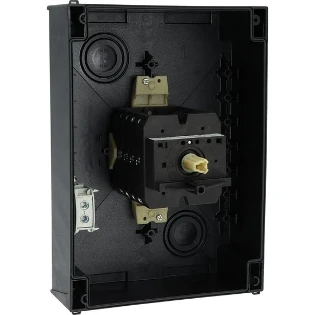

Eaton - Lastscheider - T5-4-15682/I5/SVB-SW
Brutoprijs
673,98
Eaton - Lastscheider - T5-4-15682/I5/SVB-SW
Ons artikelnummer
1052684
Artikelnummer fabrikant
207282
Type nummer
T5-4-15682/I5/SVB-SW
EAN-code
4015082072827
Aantal polen
6
Nom. continustroom Iu
100 A
Uitvoering als hoofdschakelaar
Ja
Uitvoering als werkschakelaar
Ja
Uitvoering als veiligheidsschakelaar
Nee
673,98
Brutoprijs 673,98
Artikel bevat 1 st
Verwacht over 4 werkdagen
Productomschrijving
207282 T5-4-15682/I5/SVB-SW Hoofdschakelaar, 6-polig + 1MC + 1VC, 100 A, HOLD-functie, 90 °, afslu

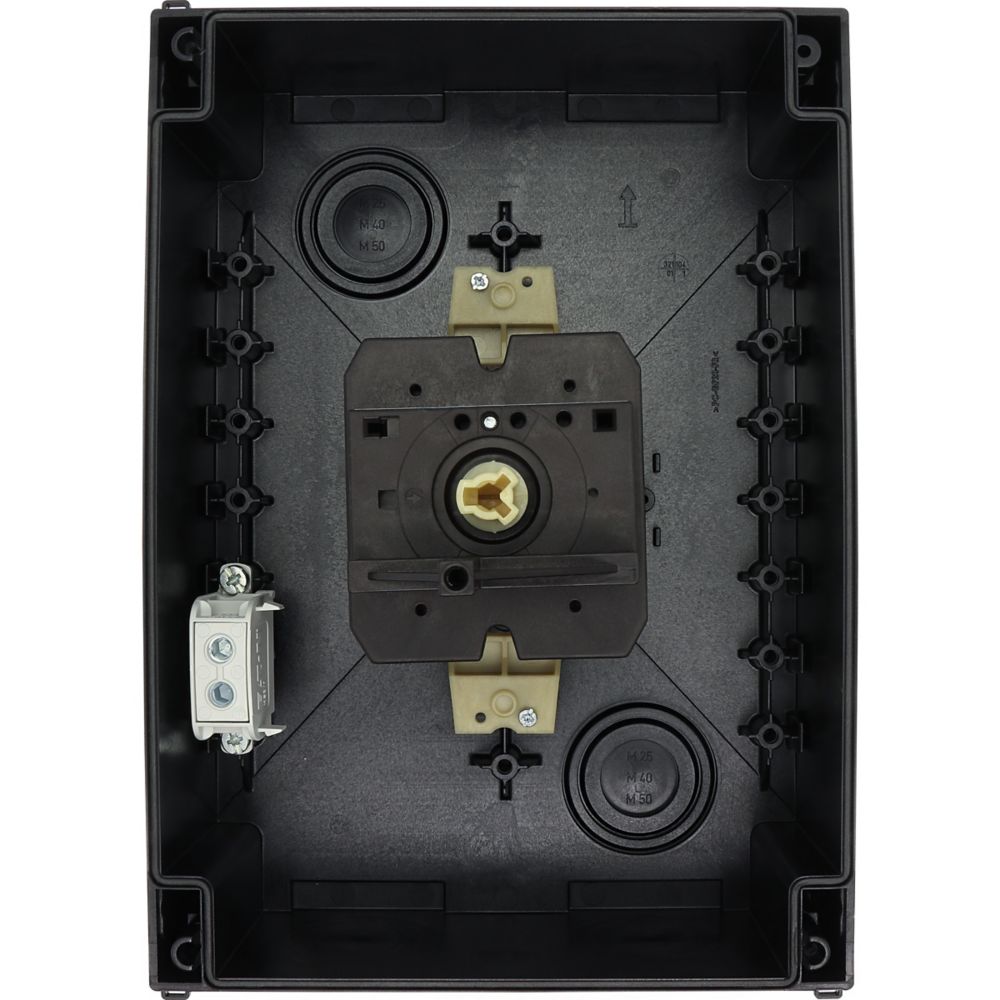

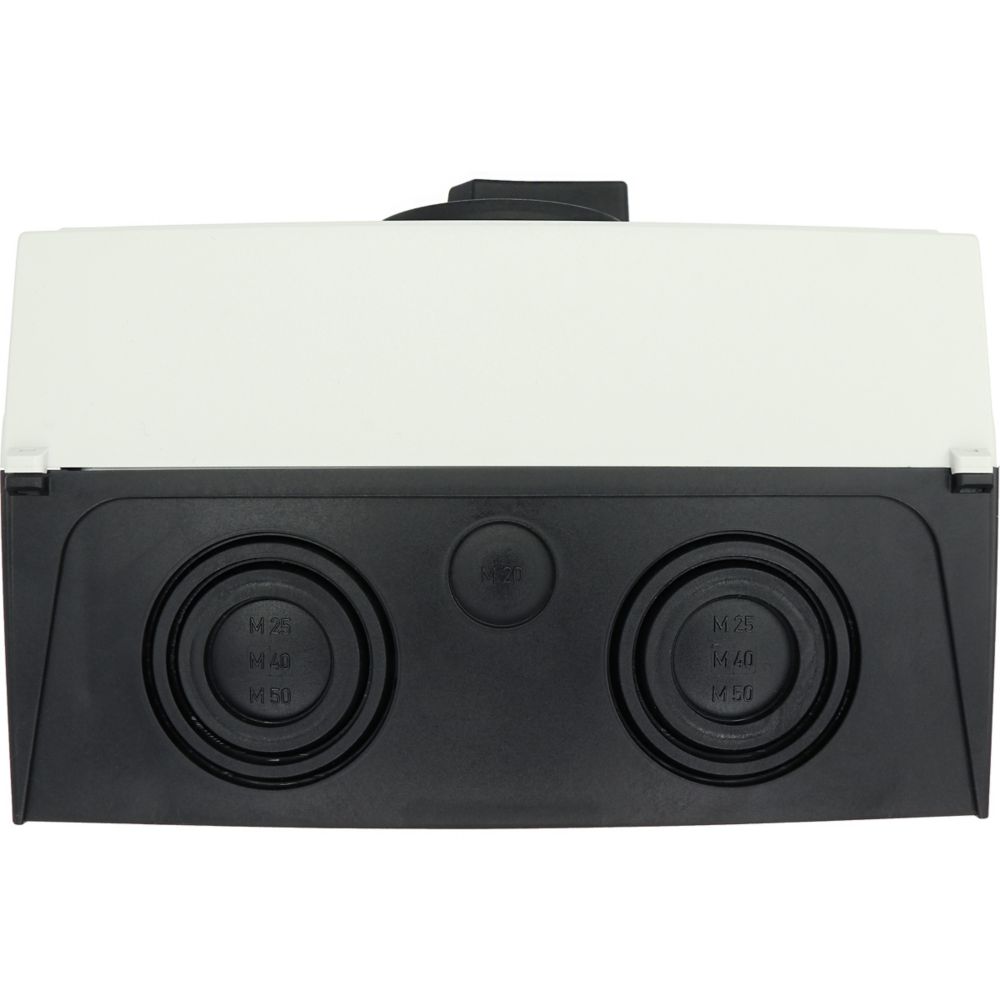

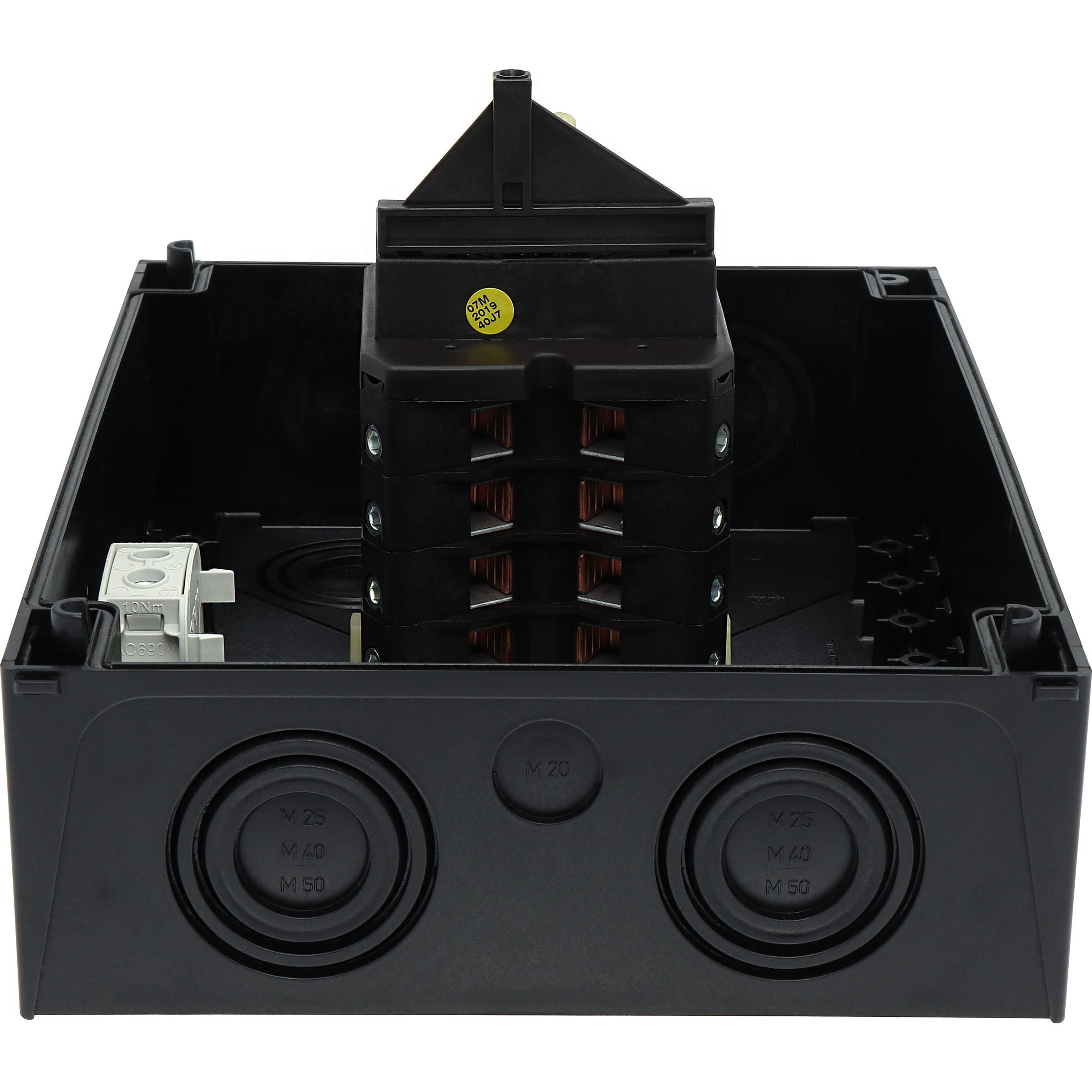

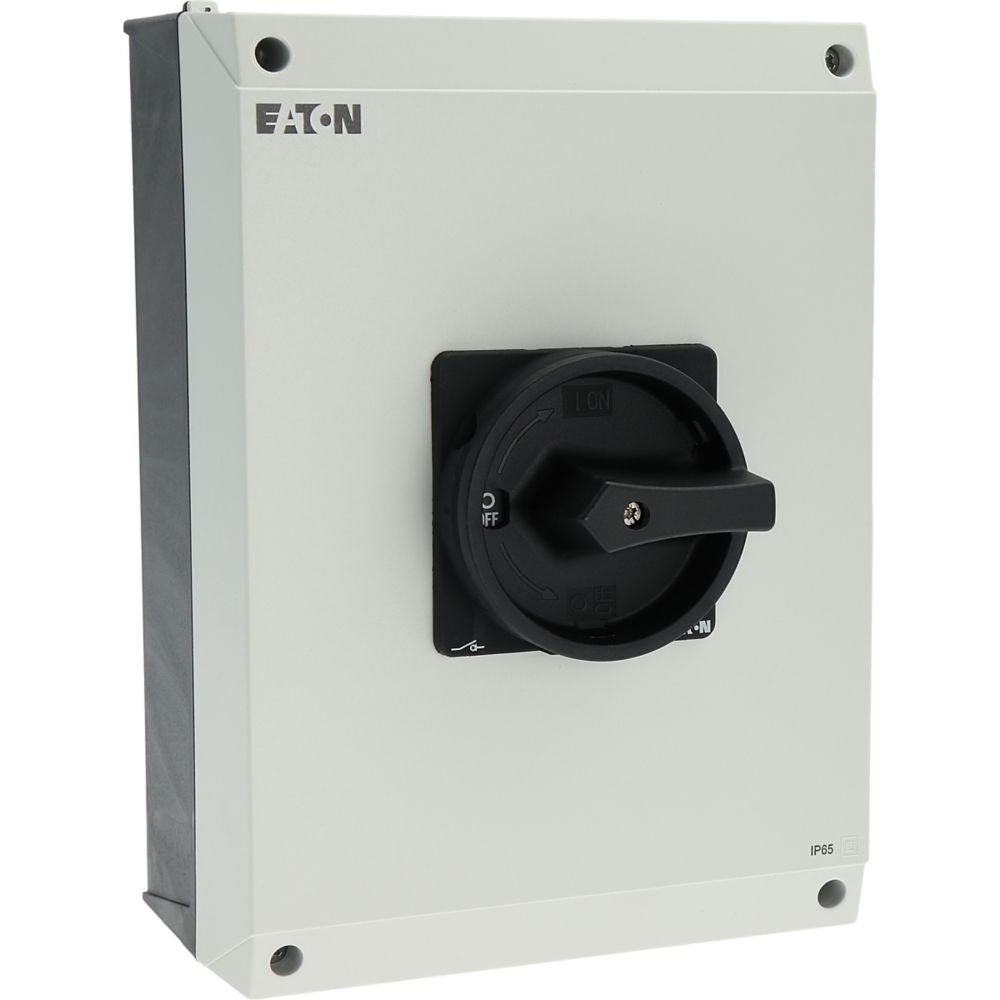

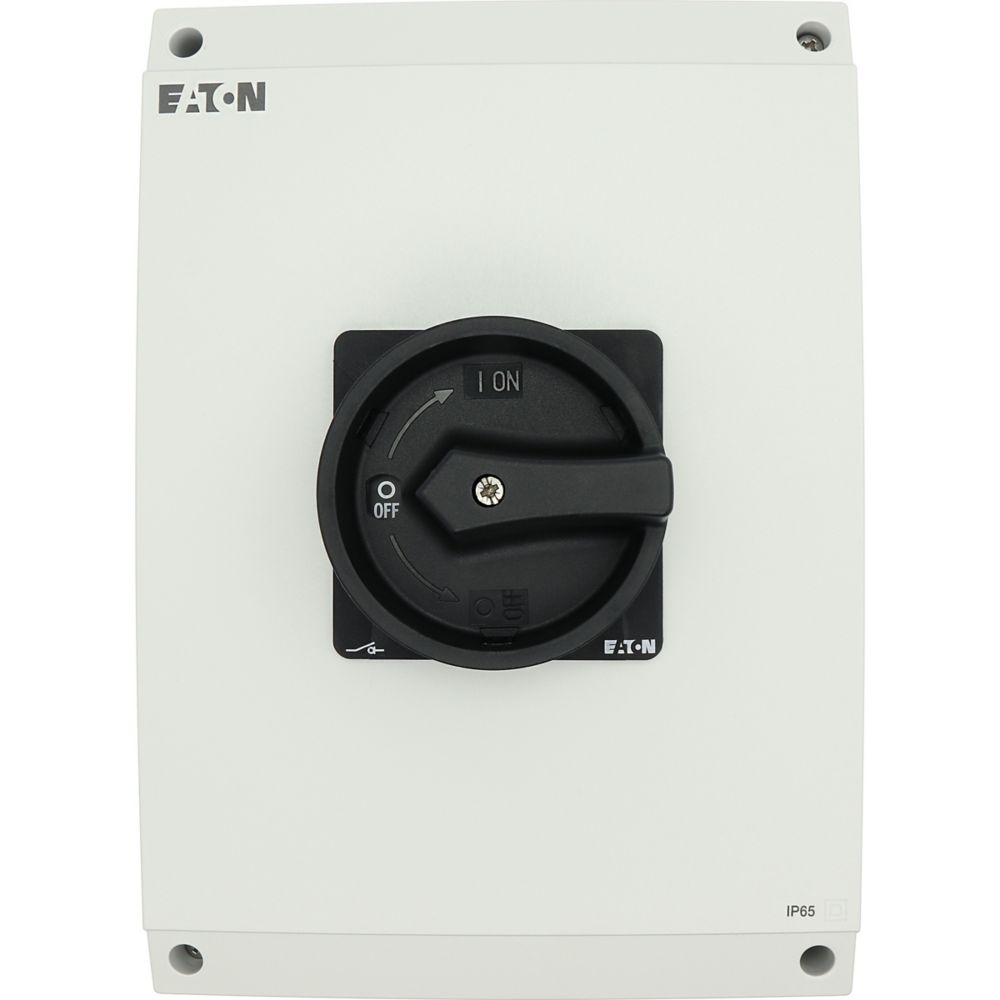

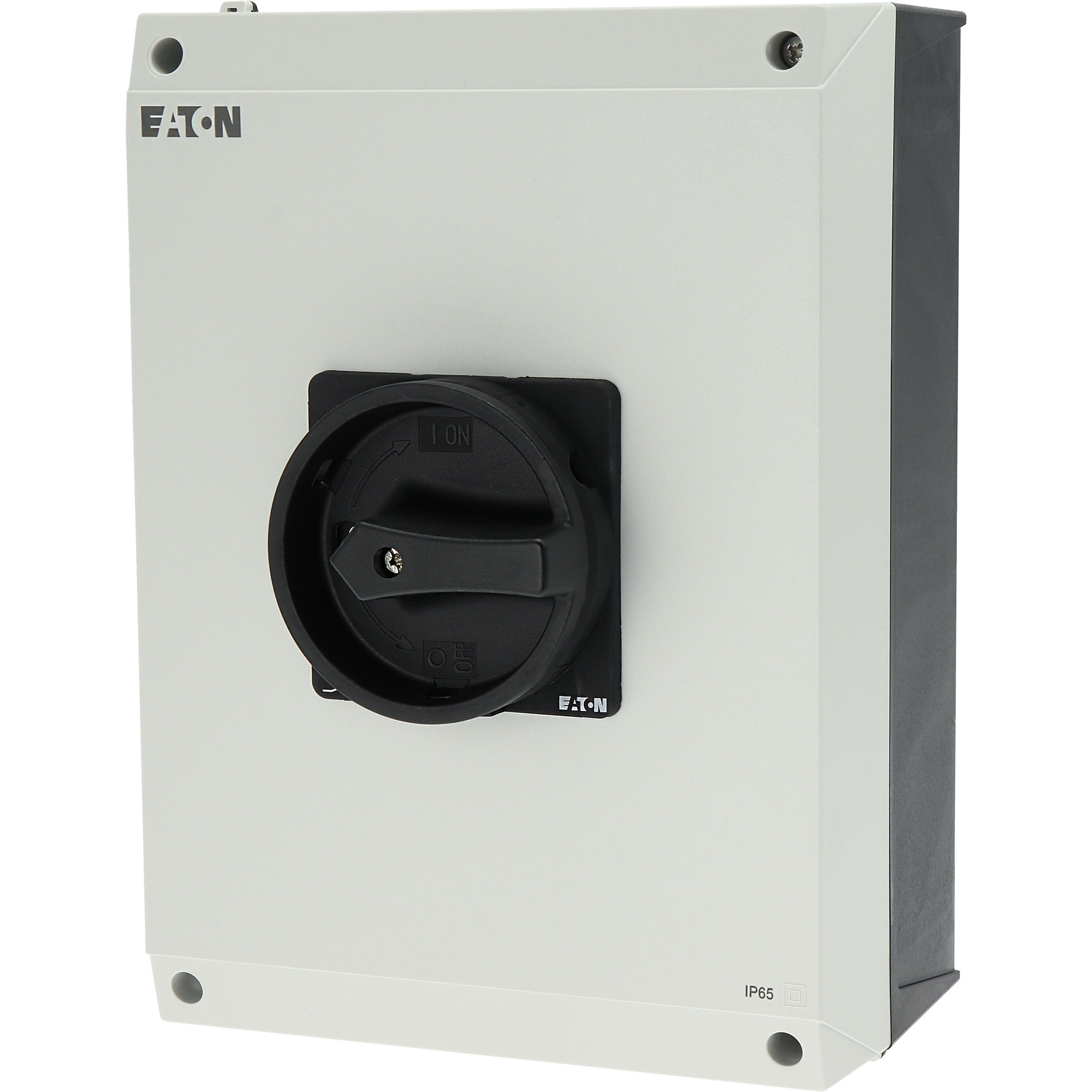

Hoofdschakelaar, assortiment: Hoofdschakelaar, werkschakelaar, reparatieschakelaar, familie type: T5, stopfunctie: STOP-functie, met zwarte draaigreep en borgring, 6-polig, vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (uit), beschermingsgraad: IP65, uitvoering: opbouw, schakelhoek: 90 °, motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 55 kW, nominale ononderbroken stroom: Iu = 100 A, 4 schakelkamer(s), normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, lastscheider conform IEC/EN 60947-3
Specificaties
Algemeen
| Ons artikelnummer | 1052684 |
| Artikelnummer fabrikant | 207282 |
| EAN-code | 4015082072827 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | Eaton |
| Serie | T nokkenschakelaar |
| Type nummer | T5-4-15682/I5/SVB-SW |
| Omschrijving | Hoofdschakelaar, 6-polig + 1MC + 1VC, 100 A, HOLD-functie, 90 °, afslu |
| Land van Oorsprong | GB |
Technisch
| Aantal polen | 6 |
| Nom. continustroom Iu | 100 A |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Breedte | 200 mm |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Nom. vermogen, AC-23, 400 V | 55 kW |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Voorwaardelijke nom. kortsluitstroom Iq | 2 kA |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Vergrendelbaar | Ja |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Hoogte | 197 mm |
| Diepte | 280 mm |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Nom. continustroom, AC-21, 400 V | 100 A |
| Nom. vermogen bij AC-3, 400 V | 30 kW |
| Toegelaten korte-duur stroom Icw | 1.7 kA |
| Schakelvermogen bij 400 V | 55 kW |
| Kleur bedieningselement | Zwart |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 100 A |
| Beschermingsgraad (NEMA) | 12 |
| Met voorbereide bekabeling | Nee |
| Geschikt voor vloermontage | Nee |
| Kleur behuizing | Zwart |
| Materiaal behuizing | Kunststof |
Logistiek
| Levertermijn | Verwacht over 4 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 2,238 kg |
| Afmeting verpakking | 0,282 x 0,202 x 0,199 M |
Prijs
| Bruto prijs (€) | 673,98 per 1 st |
