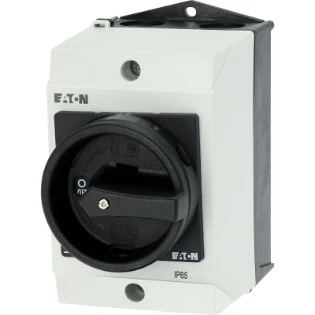

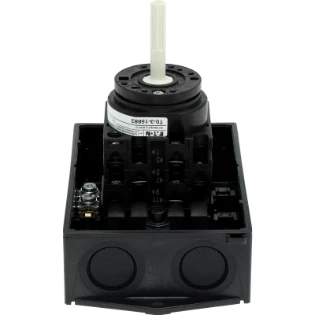

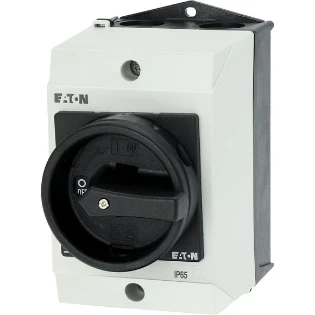

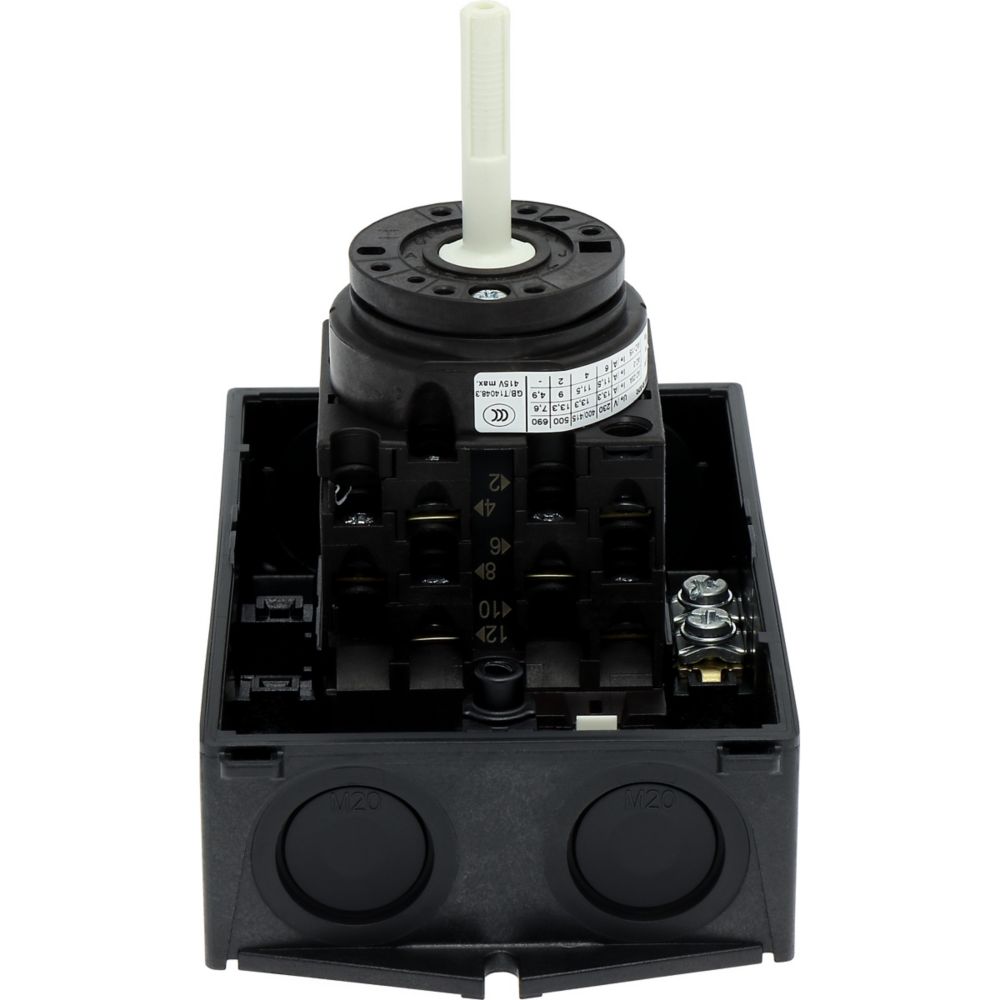

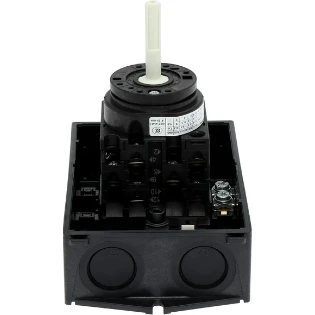

Eaton - Lastscheider - T0-3-15683/I1/SVB-SW
Brutoprijs
106,10
Eaton - Lastscheider - T0-3-15683/I1/SVB-SW
Ons artikelnummer
1052523
Artikelnummer fabrikant
207158
Type nummer
T0-3-15683/I1/SVB-SW
EAN-code
4015082071585
Aantal polen
3
Nom. continustroom Iu
20 A
Uitvoering als hoofdschakelaar
Ja
Uitvoering als werkschakelaar
Ja
Uitvoering als veiligheidsschakelaar
Nee
Duurzaamheidsinformatie beschikbaar
106,10
Brutoprijs 106,10
Artikel bevat 1 st
Verwacht over 4 werkdagen
Aanbevelingen
Alternatieve producten
Productomschrijving
207158 T0-3-15683/I1/SVB-SW Hoofdschakelaar, 3-polig + 2MC + 1VC, 20 A, HOLD-functie, 90 °, afslui
Hoofdschakelaar, assortiment: Hoofdschakelaar, onderhoudsschakelaar, werkschakelaar. Familie type: T0, stopfunctie: STOP-functie, met zwarte draaigreep en borgring, 3-polig, vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (uit), beschermingsgraad: IP65, uitvoering: opbouw. Schakelhoek: 90 °, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, nominale ononderbroken stroom: Iu = 20 A, 3 schakelkamer(s), normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, lastscheider conform IEC/EN 60947-3
Specificaties
Algemeen
| Ons artikelnummer | 1052523 |
| Artikelnummer fabrikant | 207158 |
| EAN-code | 4015082071585 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | Eaton |
| Serie | T nokkenschakelaar |
| Type nummer | T0-3-15683/I1/SVB-SW |
| Omschrijving | Hoofdschakelaar, 3-polig + 2MC + 1VC, 20 A, HOLD-functie, 90 °, afslui |
| Land van Oorsprong | GB |
Technisch
| Aantal polen | 3 |
| Nom. continustroom Iu | 20 A |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Breedte | 80 mm |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Nom. vermogen, AC-23, 400 V | 5.5 kW |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Voorwaardelijke nom. kortsluitstroom Iq | 6 kA |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Vergrendelbaar | Ja |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Hoogte | 130 mm |
| Diepte | 137 mm |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Nom. continustroom, AC-21, 400 V | 20 A |
| Nom. vermogen bij AC-3, 400 V | 5.5 kW |
| Toegelaten korte-duur stroom Icw | 0.32 kA |
| Schakelvermogen bij 400 V | 5.5 kW |
| Kleur bedieningselement | Zwart |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 13.3 A |
| Beschermingsgraad (NEMA) | 12 |
| Met voorbereide bekabeling | Nee |
| Geschikt voor vloermontage | Nee |
| Kleur behuizing | Zwart |
| Materiaal behuizing | Kunststof |
Logistiek
| Levertermijn | Verwacht over 4 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,355 kg |
| Afmeting verpakking | 0,102 x 0,085 x 0,115 M |
Prijs
| Bruto prijs (€) | 106,10 per 1 st |
