Eaton - Lastscheider - P5-125/EA/SVB/HI10
Artikel bevat 1 st
Productomschrijving

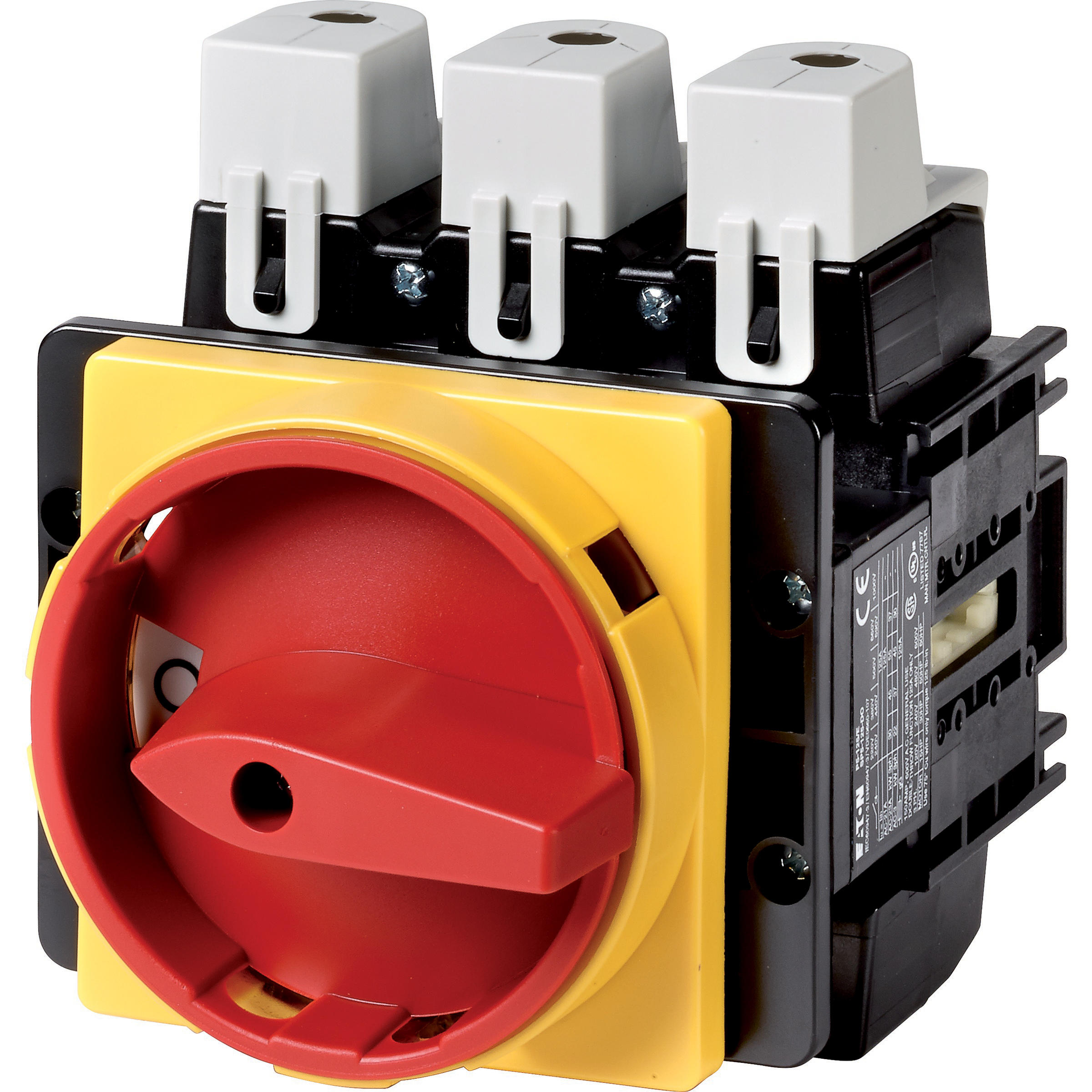

280899 P5-125/EA/SVB/HI10 Hoofdschakelaar, 3-polig + 1MC, 125 A, NOOD-UIT-functie, afsluitbaar i
Hoofdschakelaar, Assortiment: Hoofdschakelaar, onderhoudsschakelaar, Familie type: P5, Stopfunctie: nooduitfunctie, Met rode draaigreep en gele borgring, Informatie over geleverde apparatuur: hulpcontact of nulleider gemonteerd door gebruiker., 3-polig, Vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (Uit), Beschermingsgraad: Front IP65, Uitvoering: inbouw, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 45 kW, Nominale ononderbroken stroom: Iu = 125 A, Normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, lastscheider volgens IEC/EN 60947-3
Specificaties
Algemeen
| Ons artikelnummer | 2066983 |
| Artikelnummer fabrikant | 280899 |
| EAN-code | 4015082808990 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | Eaton |
| Serie | P lastschakelaar |
| Type nummer | P5-125/EA/SVB/HI10 |
| Omschrijving | Hoofdschakelaar, 3-polig + 1MC, 125 A, NOOD-UIT-functie, afsluitbaar i |
| Land van Oorsprong | DE |
Technisch
| Aantal polen | 3 |
| Nom. continustroom Iu | 125 A |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Breedte | 130 mm |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Voorwaardelijke nom. kortsluitstroom Iq | 30 kA |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Vergrendelbaar | Ja |
| Aansluitwijze hoofdstroomcircuit | Frameklem |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Hoogte | 150 mm |
| Diepte | 115 mm |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Toegelaten korte-duur stroom Icw | 2.5 kA |
| Schakelvermogen bij 400 V | 45 kW |
| Kleur bedieningselement | Rood |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 125 A |
| Beschermingsgraad (NEMA) | 12 |
| Met voorbereide bekabeling | Nee |
| Geschikt voor vloermontage | Nee |
| Kleur behuizing | Grijs |
| Materiaal behuizing | Kunststof |
Logistiek
| Levertermijn | Verwacht over 24 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 1,212 kg |
| Afmeting verpakking | 0,117 x 0,132 x 0,152 M |
Prijs
| Bruto prijs (€) | 394,47 per 1 st |
