Eaton - Lastscheider - P3-63/I4/SVB-SW/HI11
Op voorraad: 1
Productomschrijving

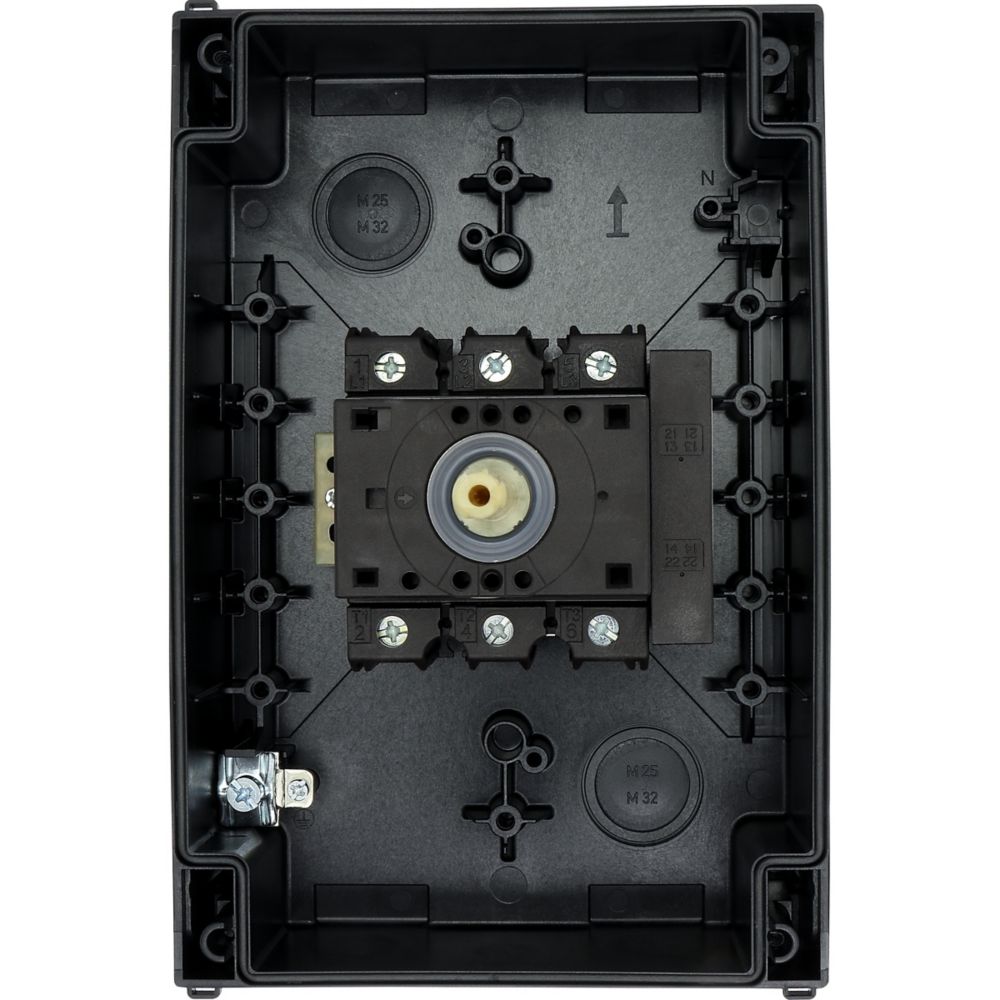

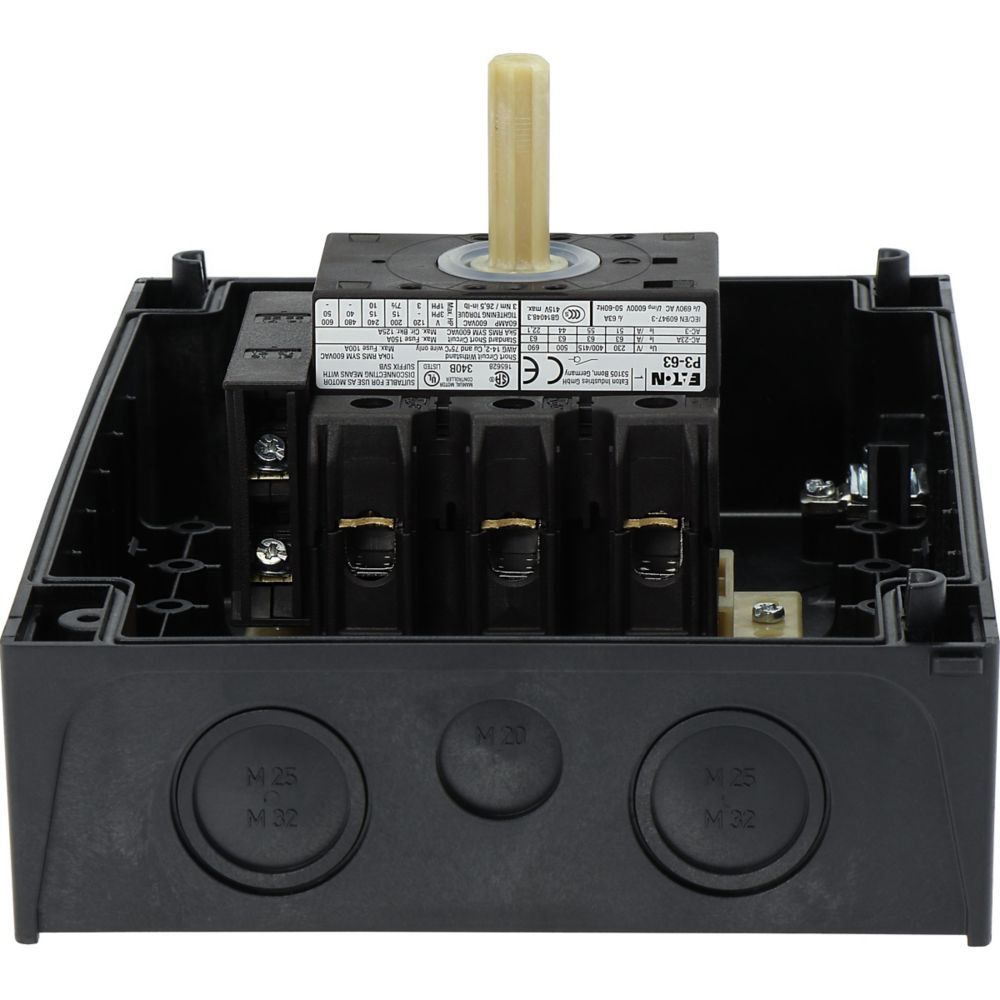

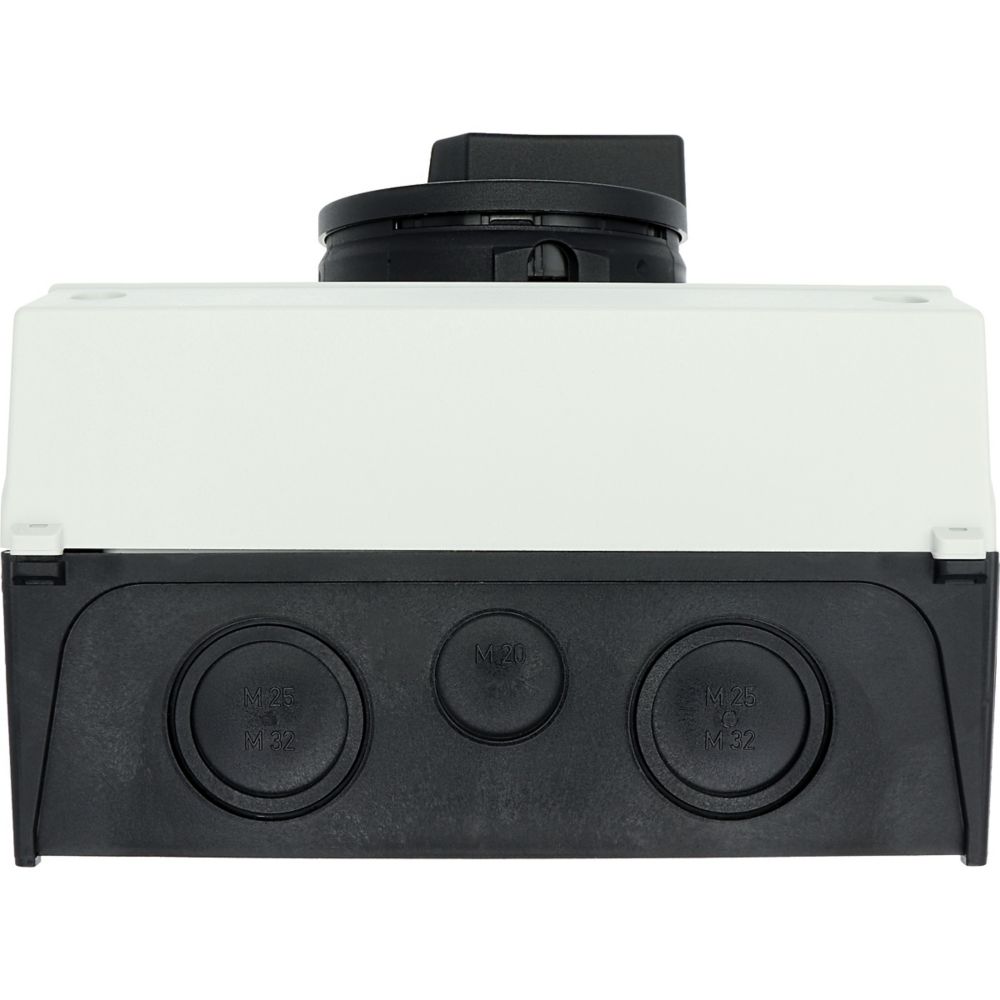

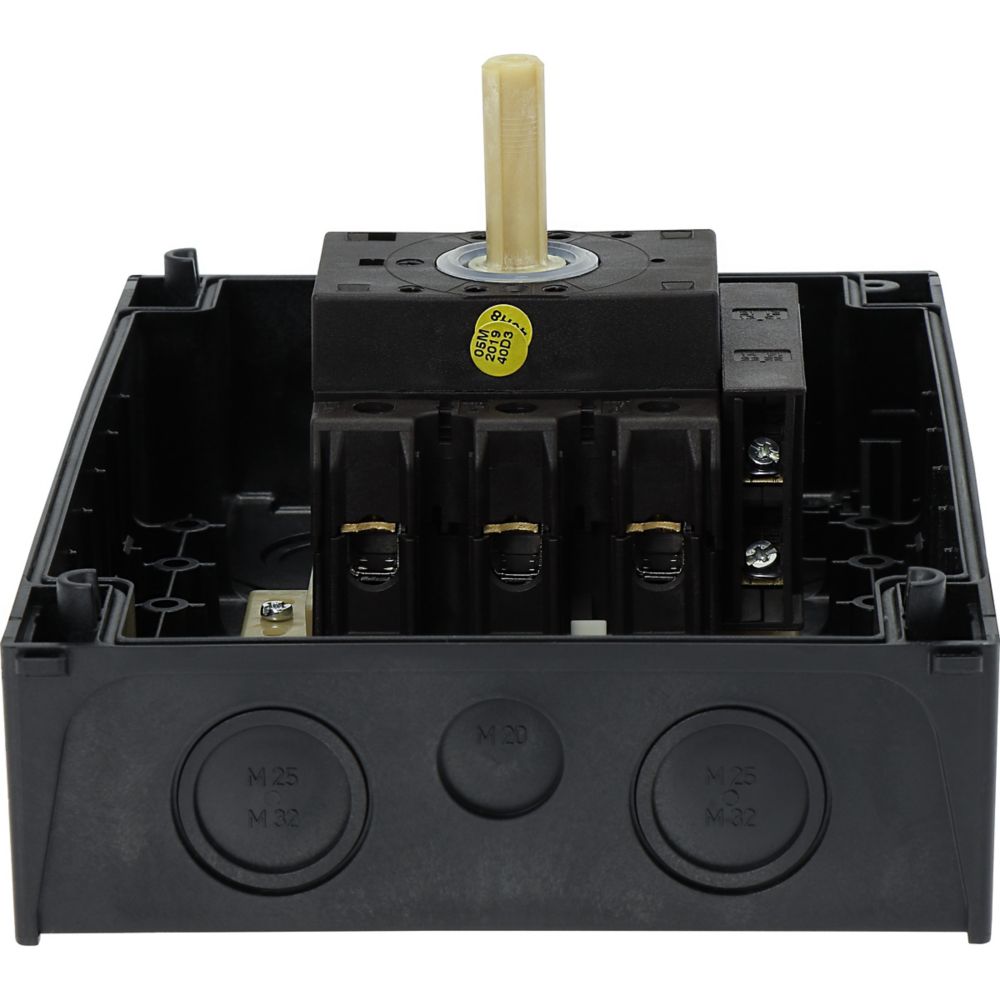

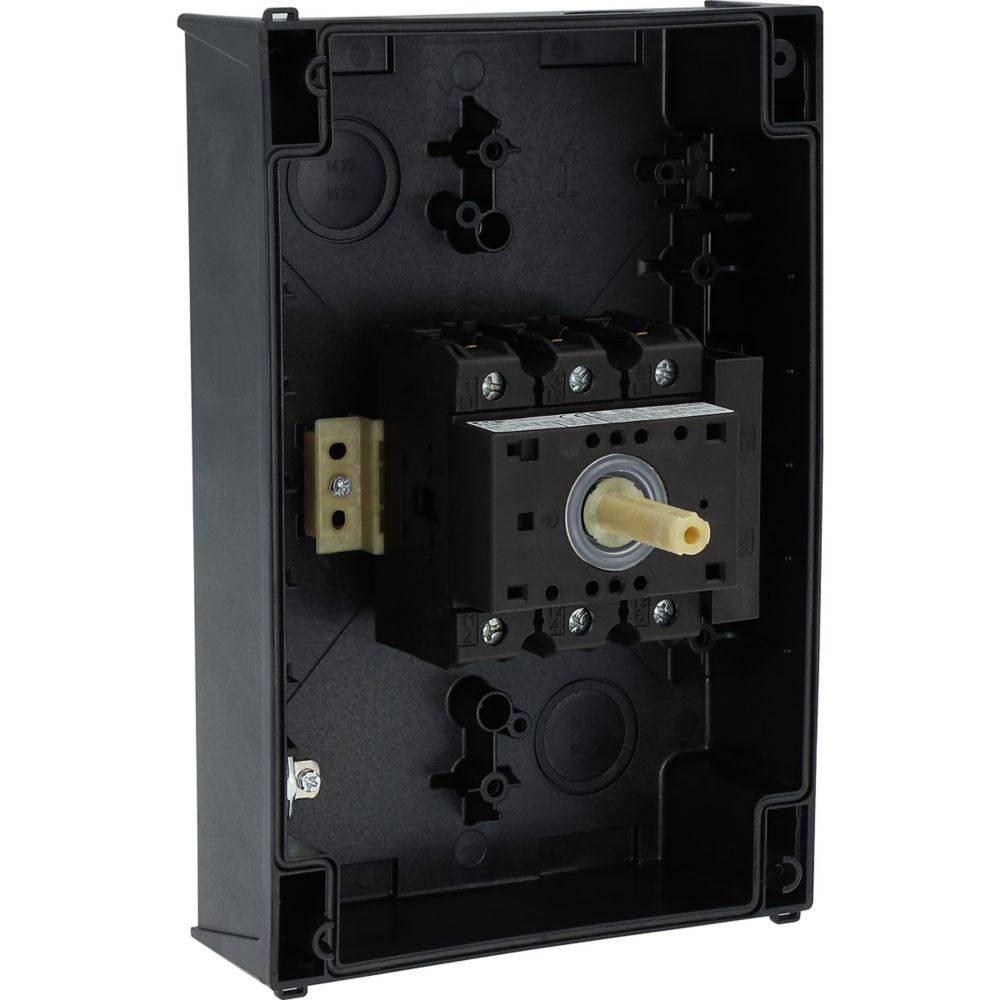

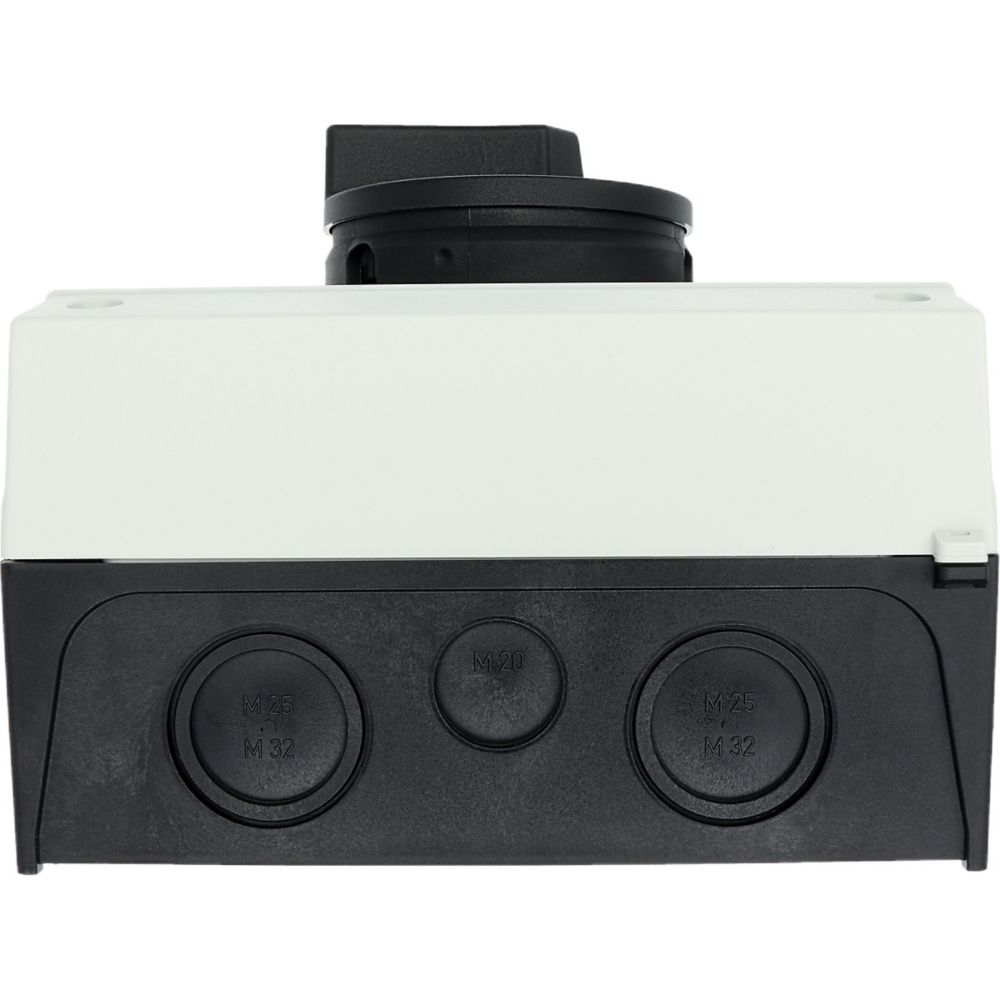

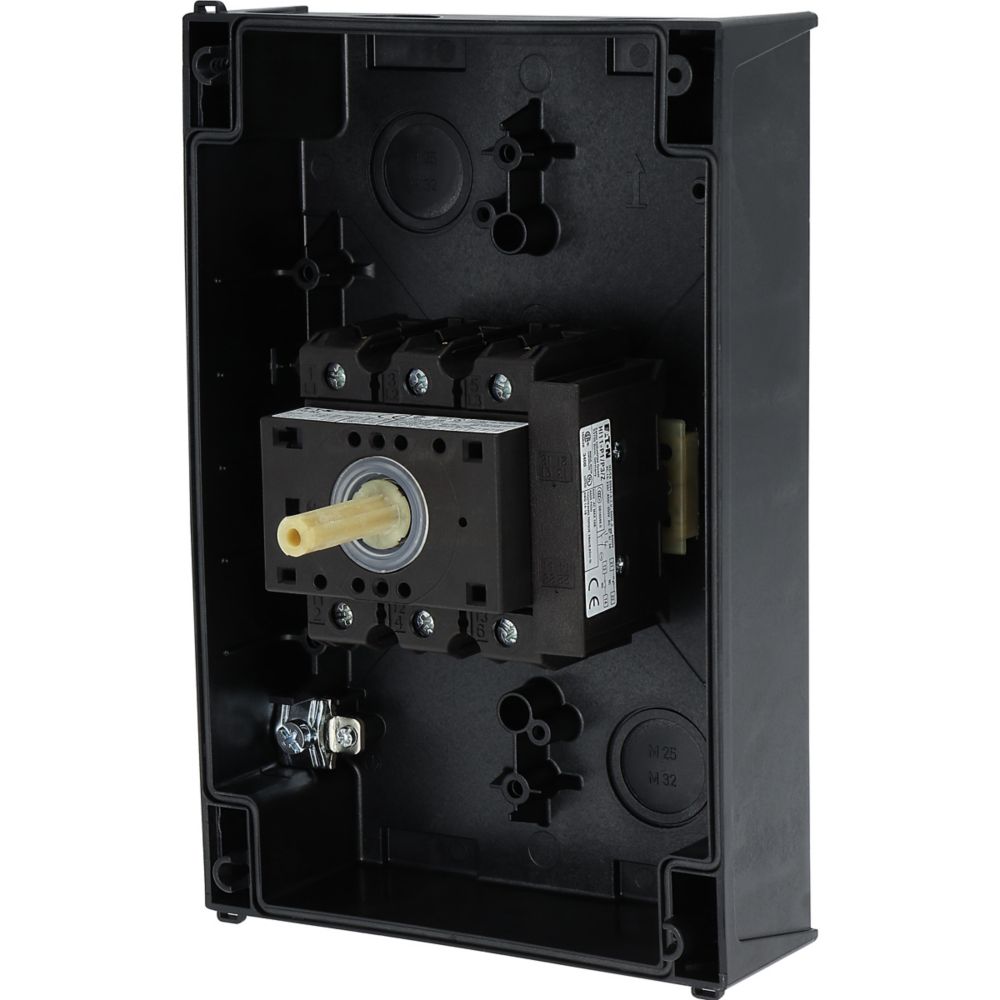

207345 P3-63/I4/SVB-SW/HI11 Hoofdschakelaar, 3-polig + 1MC + 1VC, 63 A, HOLD-functie, afsluitbaar
Hoofdschakelaar, Assortiment: Hoofdschakelaar, onderhoudsschakelaar, Familie type: P3, Stopfunctie: STOP-functie, Met zwarte draaigreep en borgring, Informatie over geleverde apparatuur: hulpcontact of nulleider gemonteerd door gebruiker., 3-polig, Vergrendelingsmogelijkheid: Vergrendelbaar in de stand 0 (Uit), Beschermingsgraad: IP65, Uitvoering: opbouwmontage, Motorvermogen AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Nominale ononderbroken stroom: Iu = 63 A, Normen en bepalingen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lastscheider conform IEC/EN 60947-3
Specificaties
Algemeen
| Ons artikelnummer | 2066862 |
| Artikelnummer fabrikant | 207345 |
| EAN-code | 4015082073459 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | Eaton |
| Serie | P lastschakelaar |
| Type nummer | P3-63/I4/SVB-SW/HI11 |
| Omschrijving | Hoofdschakelaar, 3-polig + 1MC + 1VC, 63 A, HOLD-functie, afsluitbaar |
| Land van Oorsprong | GB |
Technisch
| Aantal polen | 3 |
| Nom. continustroom Iu | 63 A |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Breedte | 160 mm |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Nom. vermogen, AC-23, 400 V | 30 kW |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Voorwaardelijke nom. kortsluitstroom Iq | 100 kA |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Vergrendelbaar | Ja |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Hoogte | 180 mm |
| Diepte | 139 mm |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Nom. vermogen bij AC-3, 400 V | 30 kW |
| Toegelaten korte-duur stroom Icw | 1.26 kA |
| Schakelvermogen bij 400 V | 30 kW |
| Kleur bedieningselement | Zwart |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Beschermingsgraad (NEMA) | 12 |
| Met voorbereide bekabeling | Nee |
Logistiek
| Beschikbare voorraad | 1 st |
| Levertermijn | Verwacht over 1 werkdag |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Ja |
| Bruto gewicht | 1,154 kg |
| Afmeting verpakking | 0,255 x 0,17 x 0,24 m |
Prijs
| Bruto prijs (€) | 241,55 per 1 st |
