Eaton - Lastscheider - P1-32/M4/SVB
Brutoprijs
110,00
Eaton - Lastscheider - P1-32/M4/SVB
Ons artikelnummer
2259366
Artikelnummer fabrikant
172865
Type nummer
P1-32/M4/SVB
EAN-code
4015081694457
Aantal polen
3
Nom. continustroom Iu
32 A
Uitvoering als hoofdschakelaar
Ja
Uitvoering als werkschakelaar
Ja
Uitvoering als veiligheidsschakelaar
Nee
110,00
Brutoprijs 110,00
Artikel bevat 1 st
Verwacht over 6 werkdagen
Aanbevelingen
Alternatieve producten
Productomschrijving
172865 P1-32/M4/SVB Hoofdschakelaar, 3-polig, 32 A, NOOD-UIT-functie, Afsluitbaar in 0-sta

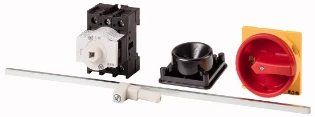

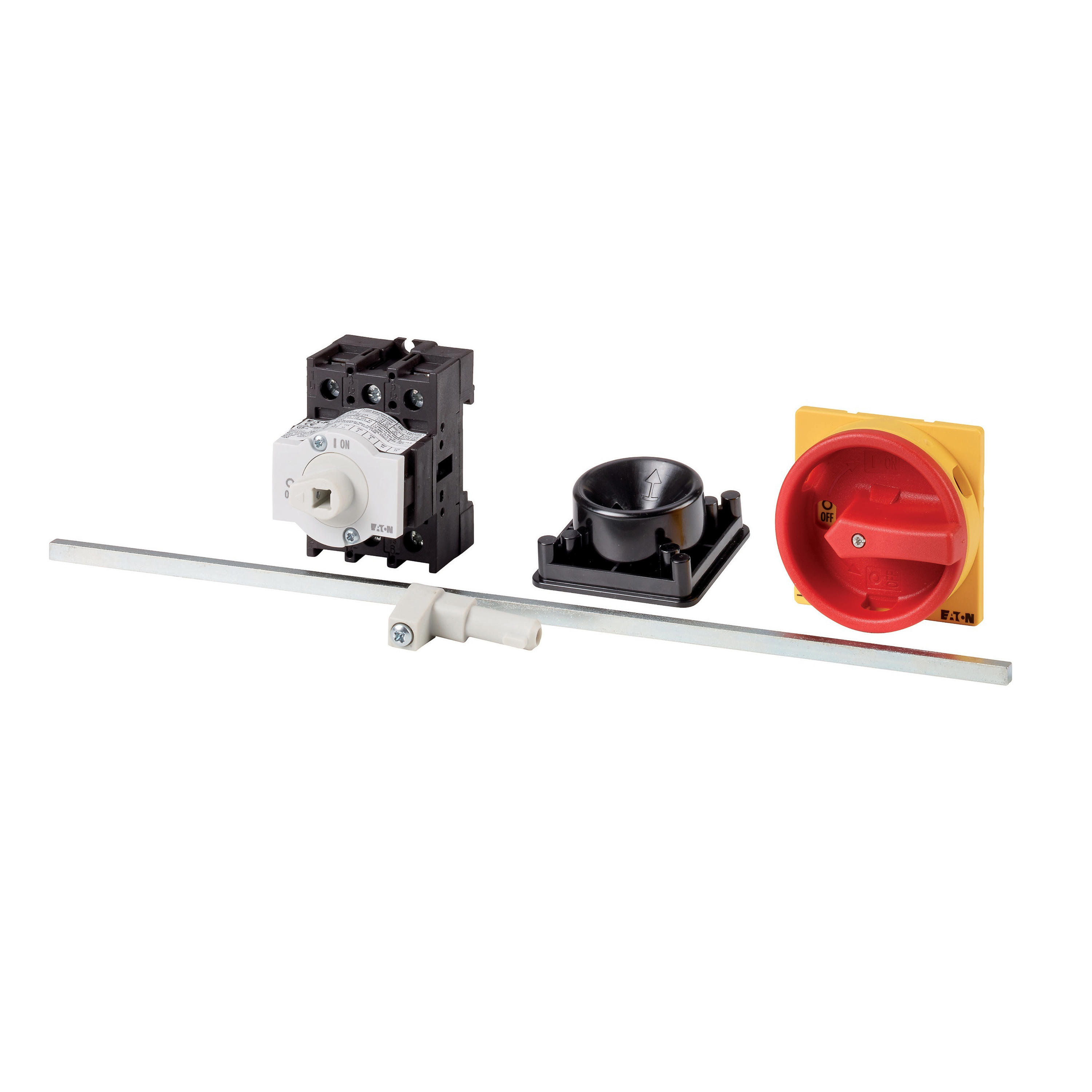

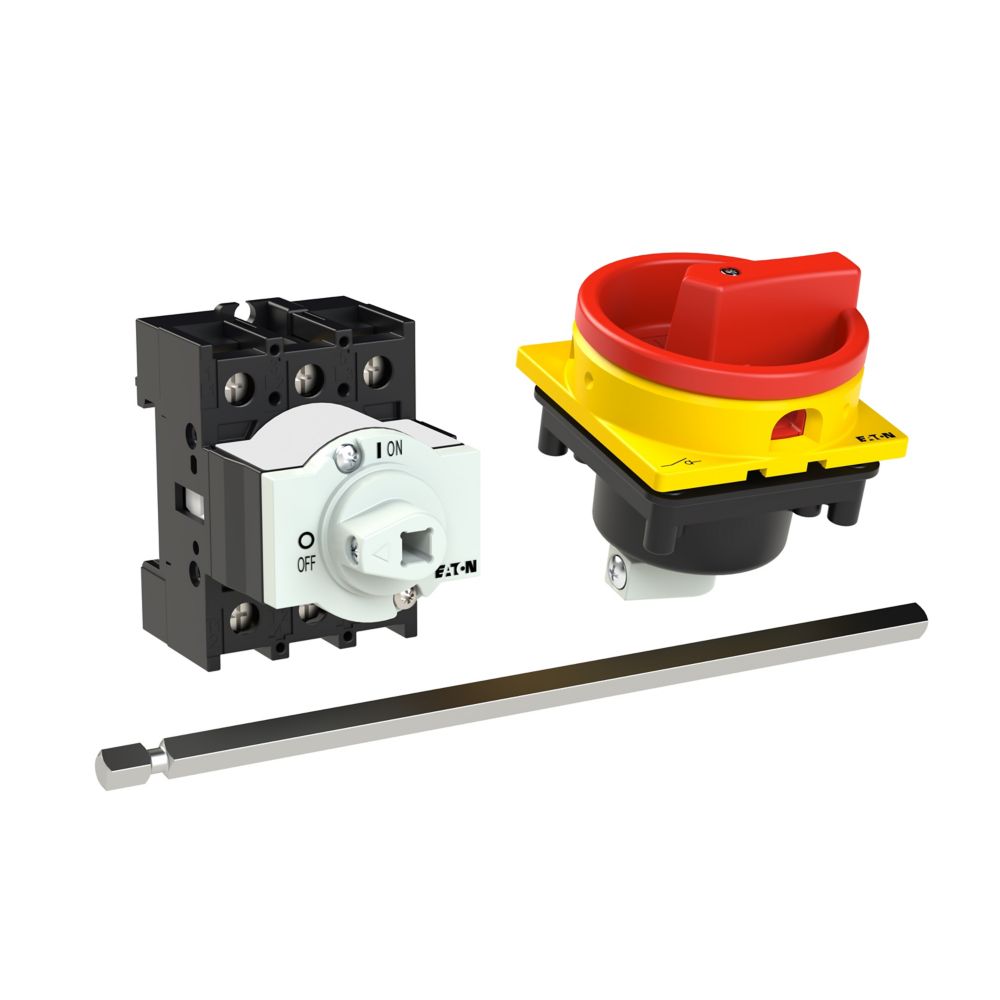

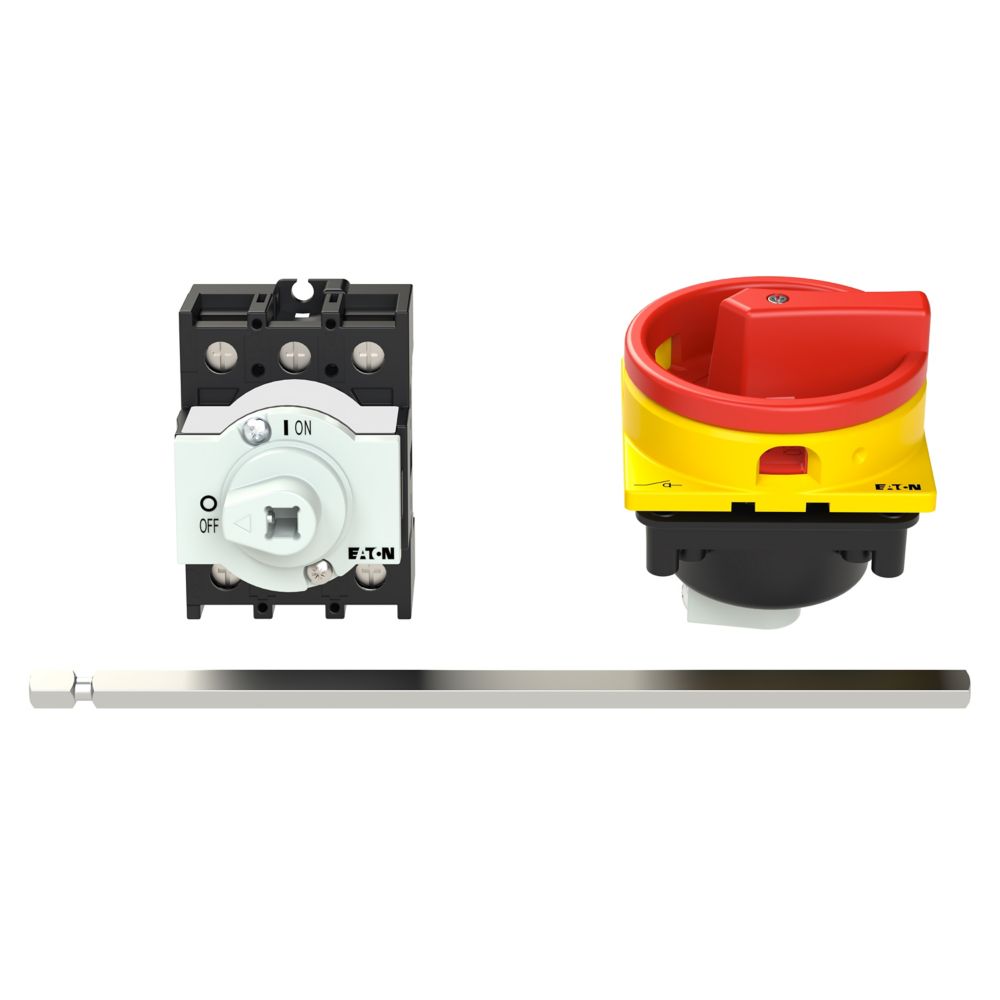

Hoofdschakelaar, P1, nominale ononderbroken stroom (Iu): 32 A, functies: Vergrendelbaar, nooduitschakelfunctie, uitgerust met: Metalen as voor een diepte van 400 mm van het bedieningspaneel. Rode draaigreep en gele vergrendelring, montagewijze: Montage aan de achterkant, aantal polen: Driepolig, vergrendelingsvoorziening: Vergrendelbaar in de stand 0 (Uit), beschermingsgraad: NEMA 12
Specificaties
Algemeen
| Ons artikelnummer | 2259366 |
| Artikelnummer fabrikant | 172865 |
| EAN-code | 4015081694457 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | Eaton |
| Serie | P lastschakelaar |
| Type nummer | P1-32/M4/SVB |
| Omschrijving | Hoofdschakelaar, 3-polig, 32 A, NOOD-UIT-functie, Afsluitbaar in 0-sta |
| Land van Oorsprong | GB |
Technisch
| Aantal polen | 3 |
| Nom. continustroom Iu | 32 A |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Breedte | 72 mm |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Nom. vermogen, AC-23, 400 V | 15 kW |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Ja |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Vergrendelbaar | Ja |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Hoogte | 70 mm |
| Diepte | 340 mm |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Nom. continustroom, AC-21, 400 V | 32 A |
| Nom. vermogen bij AC-3, 400 V | 13 kW |
| Toegelaten korte-duur stroom Icw | 0.64 kA |
| Schakelvermogen bij 400 V | 15 kW |
| Kleur bedieningselement | Rood |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 32 A |
| Beschermingsgraad (NEMA) | 12 |
| Met voorbereide bekabeling | Nee |
| Geschikt voor vloermontage | Nee |
| Materiaal behuizing | Kunststof |
Logistiek
| Levertermijn | Verwacht over 6 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,364 kg |
| Afmeting verpakking | 0,36 x 0,08 x 0,08 M |
Prijs
| Bruto prijs (€) | 110,00 per 1 st |
Downloads
Montage handleiding
Ander visueel element
Afbeelding met hoge resolutie
Presentatie document/presentatiebestand
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.
Verkoopbrochure
3D / BIM object
Verkoopbrochure
https://dynamicmedia.eaton.com/is/image/eaton/Y7-172865_PKG?$Native-File$&printRes=300&bfc=off

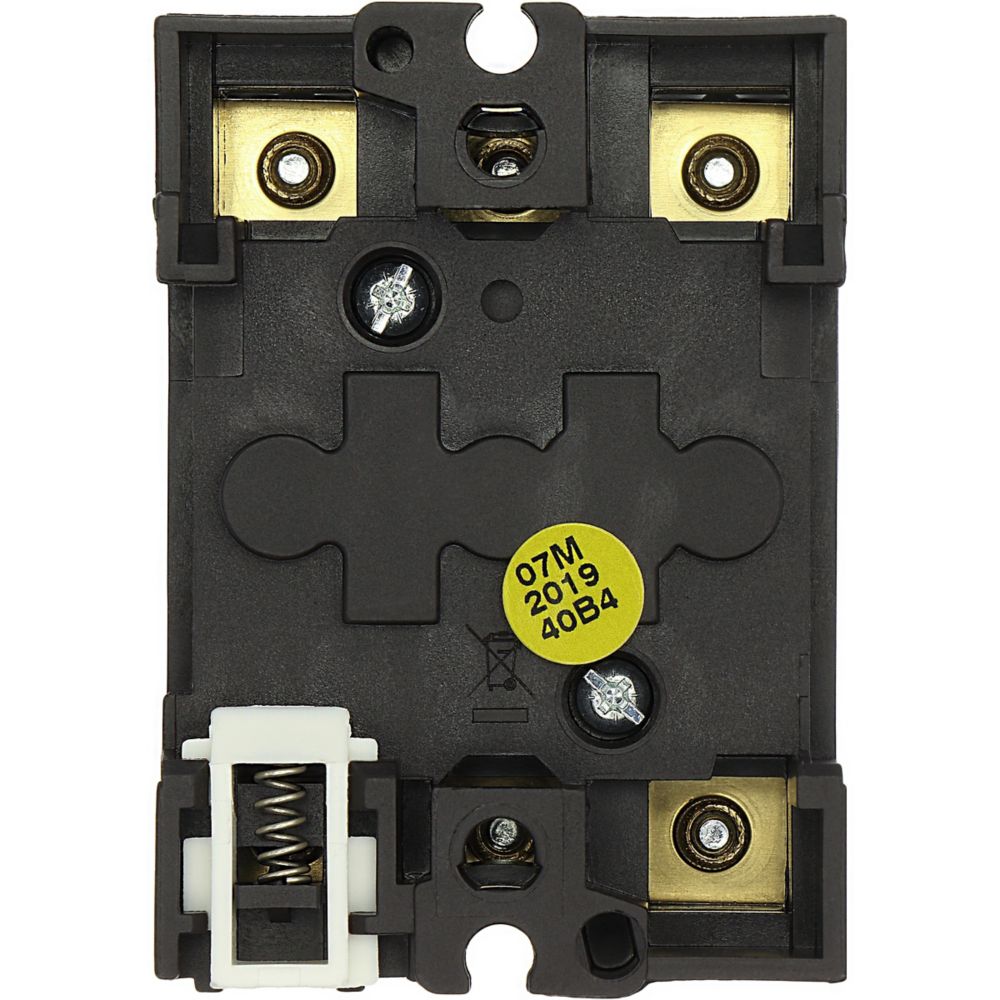

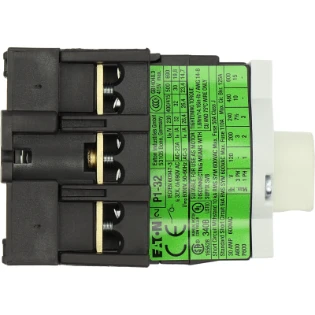

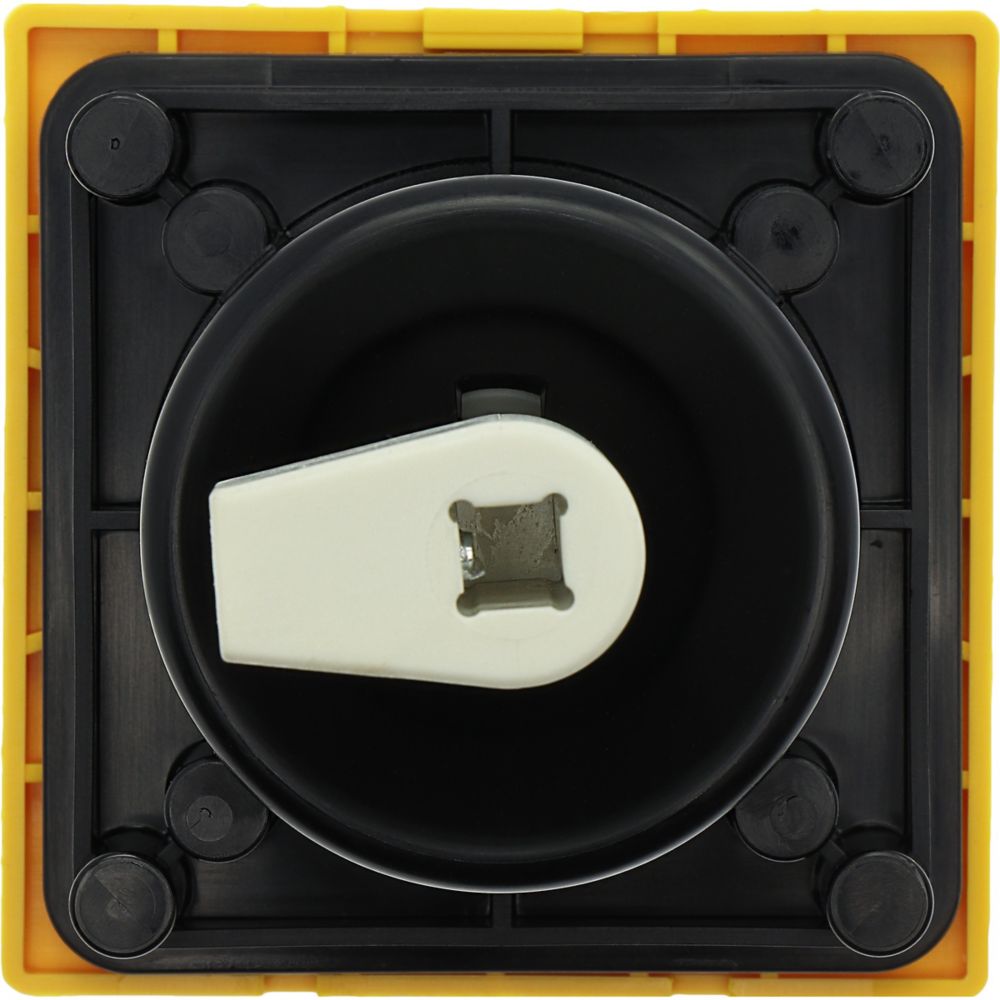

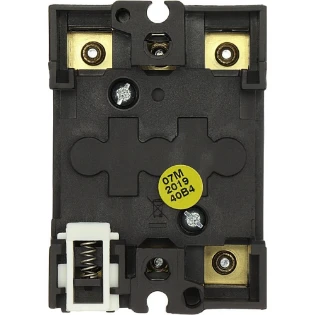

Productfoto achteraanzicht
3D / BIM object
Productfoto achteraanzicht

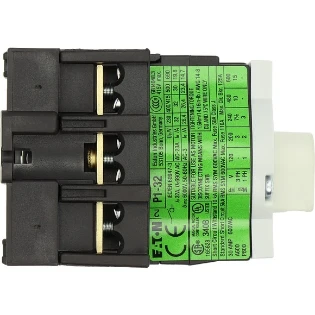

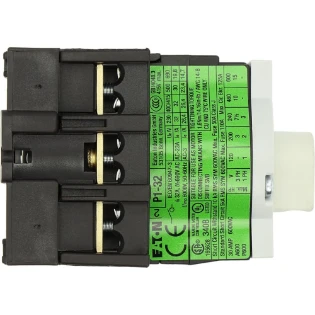

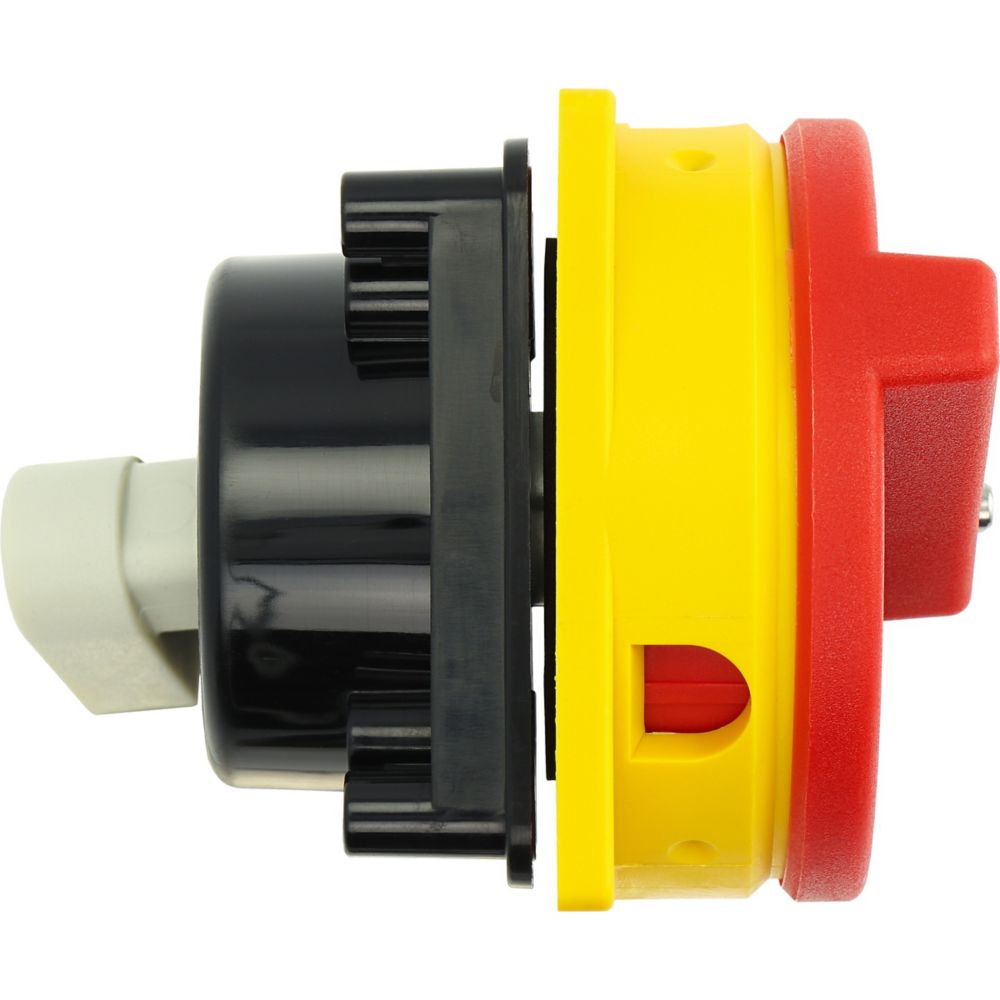

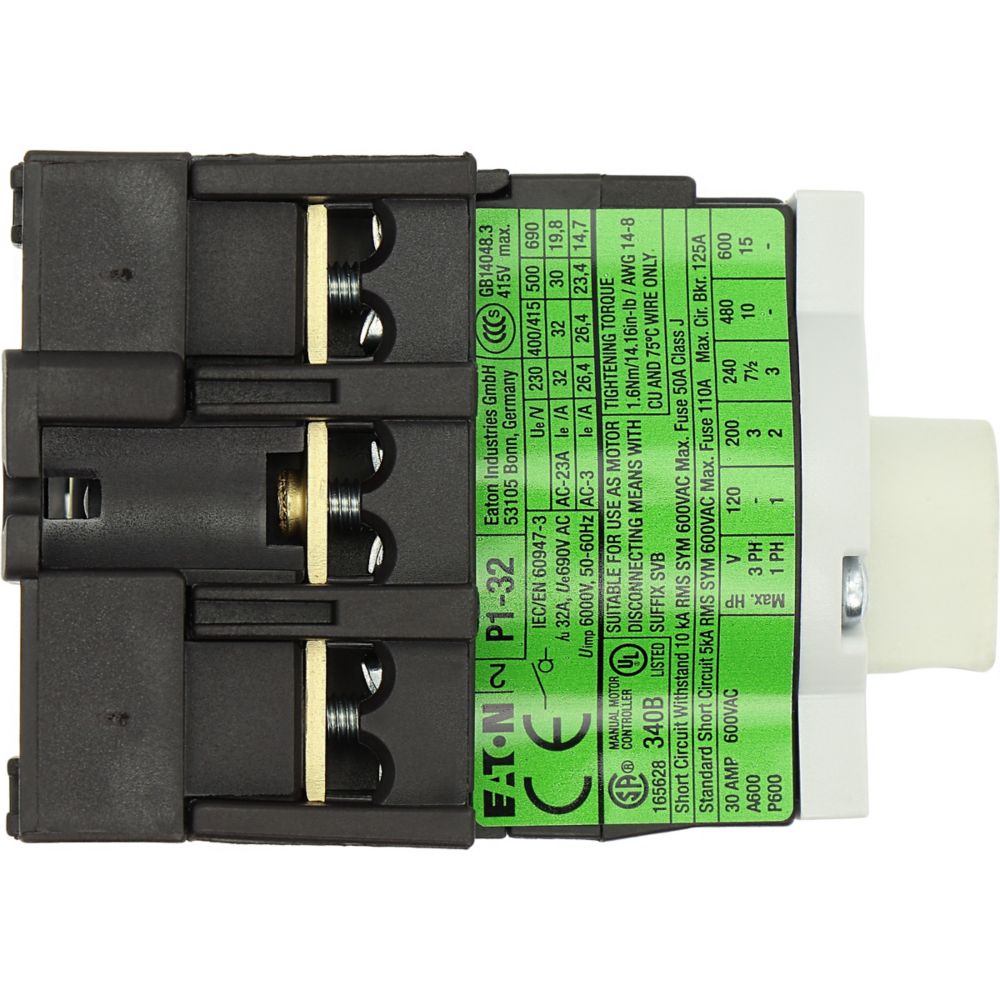

Productfoto van de rechterkant

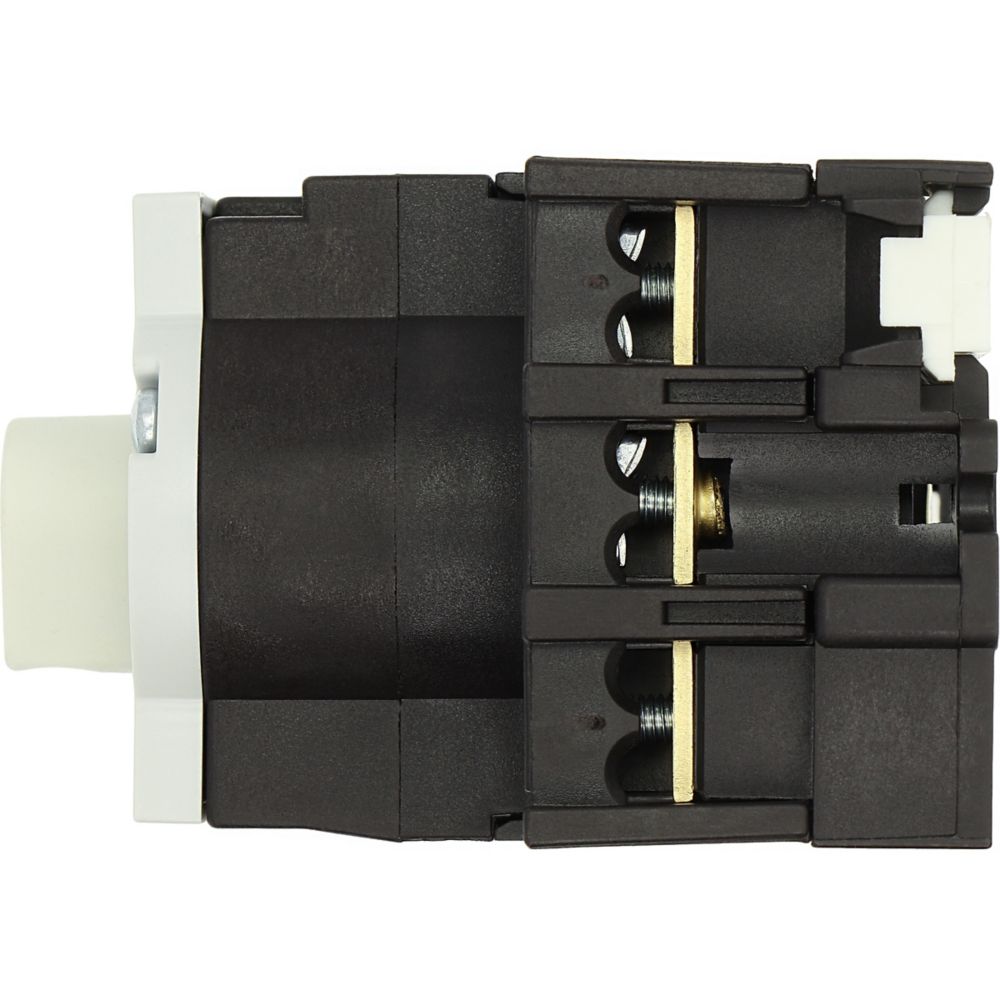

Productfoto bovenaanzicht
Productfoto bovenaanzicht
Productfoto onderaanzicht
Productfoto onderaanzicht
https://dynamicmedia.eaton.com/is/image/eaton/Y7-172865_PKG?hei=1000&wid=1000&printRes=300&bfc=off
https://dynamicmedia.eaton.com/is/image/eaton/Y7-172865-PKGO_PKG?hei=1000&wid=1000&printRes=300&bfc=off
3D / BIM object
https://dynamicmedia.eaton.com/is/image/eaton/Y7-172865-PKGO_PKG?$Native-File$&printRes=300&bfc=off

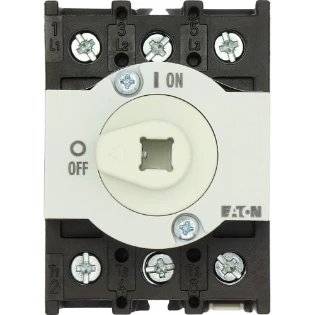

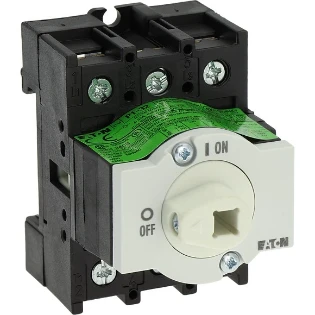

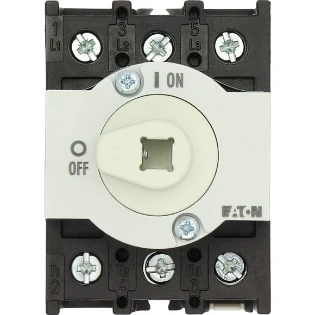

Productfoto vooraanzicht
