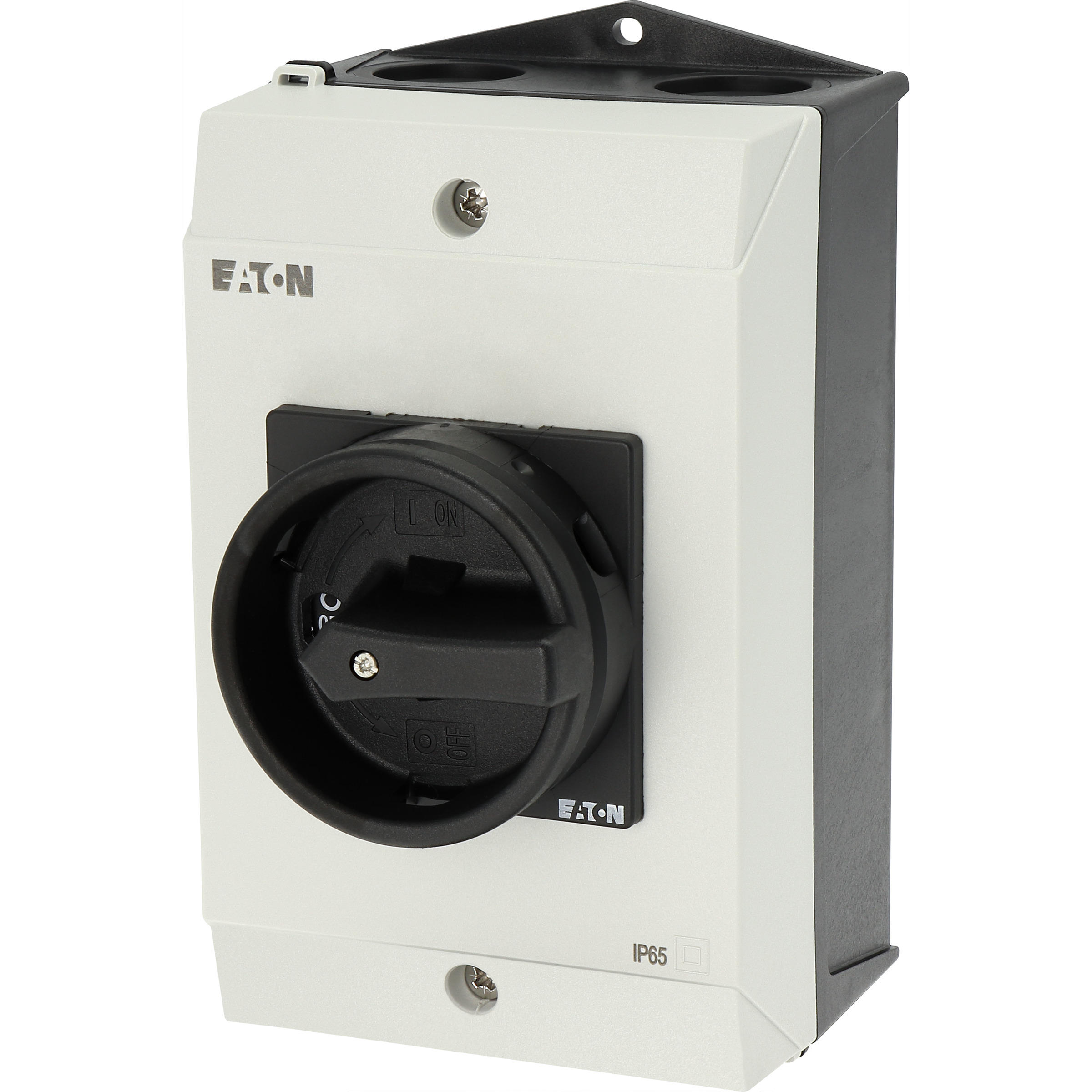

Eaton - Lastscheider - P1-25/I2H/MBS/SVB-SW/HI11
Brutoprijs
132,36
Eaton - Lastscheider - P1-25/I2H/MBS/SVB-SW/HI11
Ons artikelnummer
2260061
Artikelnummer fabrikant
182416
Type nummer
P1-25/I2H/MBS/SVB-SW/HI11
EAN-code
4015081773428
Aantal polen
3
Nom. continustroom Iu
25 A
Uitvoering als hoofdschakelaar
Ja
Uitvoering als werkschakelaar
Ja
Uitvoering als veiligheidsschakelaar
Nee
Duurzaamheidsinformatie beschikbaar
132,36
Brutoprijs 132,36
Op voorraad: 75
Artikel bevat 1 st
Verwacht over 1 werkdag
Aanbevelingen
Alternatieve producten
Productomschrijving
182416 P1-25/I2H/MBS/SVB-SW/HI11 Hoofdschakelaar, 3-polig + 1M + 1V, 25 A, HOLD-functie, afsluitbaar in
Hoofdschakelaar, P1, nominale ononderbroken stroom (Iu): 25 A, functies: STOP-functie, vergrendelbaar, uitgerust met: Zwarte draaihendel en borgring, montageplaatscherm, montagewijze: Opbouw, aantal polen: Driepolig, vergrendelingsvoorziening: Vergrendelbaar in de stand 0 (Uit), beschermingsgraad: NEMA 12
Specificaties
Algemeen
| Ons artikelnummer | 2260061 |
| Artikelnummer fabrikant | 182416 |
| EAN-code | 4015081773428 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | Eaton |
| Serie | P lastschakelaar |
| Type nummer | P1-25/I2H/MBS/SVB-SW/HI11 |
| Omschrijving | Hoofdschakelaar, 3-polig + 1M + 1V, 25 A, HOLD-functie, afsluitbaar in |
| Land van Oorsprong | GB |
Technisch
| Aantal polen | 3 |
| Nom. continustroom Iu | 25 A |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Breedte | 100 mm |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Max. nom. bedrijfsspanning Ue bij AC | 690 V |
| Nom. vermogen, AC-23, 400 V | 13 kW |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Voorwaardelijke nom. kortsluitstroom Iq | 80 kA |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Geschikt voor tussenbouw | Nee |
| Uitvoering van het bedieningselement | Deurkoppelingsdraaiaandrijving |
| Vergrendelbaar | Ja |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Hoogte | 181 mm |
| Diepte | 116 mm |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 690 - 690 V |
| Nom. continustroom, AC-21, 400 V | 25 A |
| Nom. vermogen bij AC-3, 400 V | 7.5 kW |
| Toegelaten korte-duur stroom Icw | 0.64 kA |
| Schakelvermogen bij 400 V | 13 kW |
| Kleur bedieningselement | Zwart |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 25 A |
| Beschermingsgraad (NEMA) | 12 |
| Met voorbereide bekabeling | Nee |
| Geschikt voor vloermontage | Nee |
| Kleur behuizing | Grijs |
| Materiaal behuizing | Kunststof |
Logistiek
| Beschikbare voorraad | 75 st |
| Levertermijn | Verwacht over 1 werkdag |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Ja |
| Bruto gewicht | 0,644 kg |
| Afmeting verpakking | 0,185 x 0,1 x 0,12 M |
Prijs
| Bruto prijs (€) | 132,36 per 1 st |
Downloads
Afbeelding met hoge resolutie
Montage handleiding
Montage handleiding
Ander visueel element
Presentatie document/presentatiebestand
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.
Verkoopbrochure

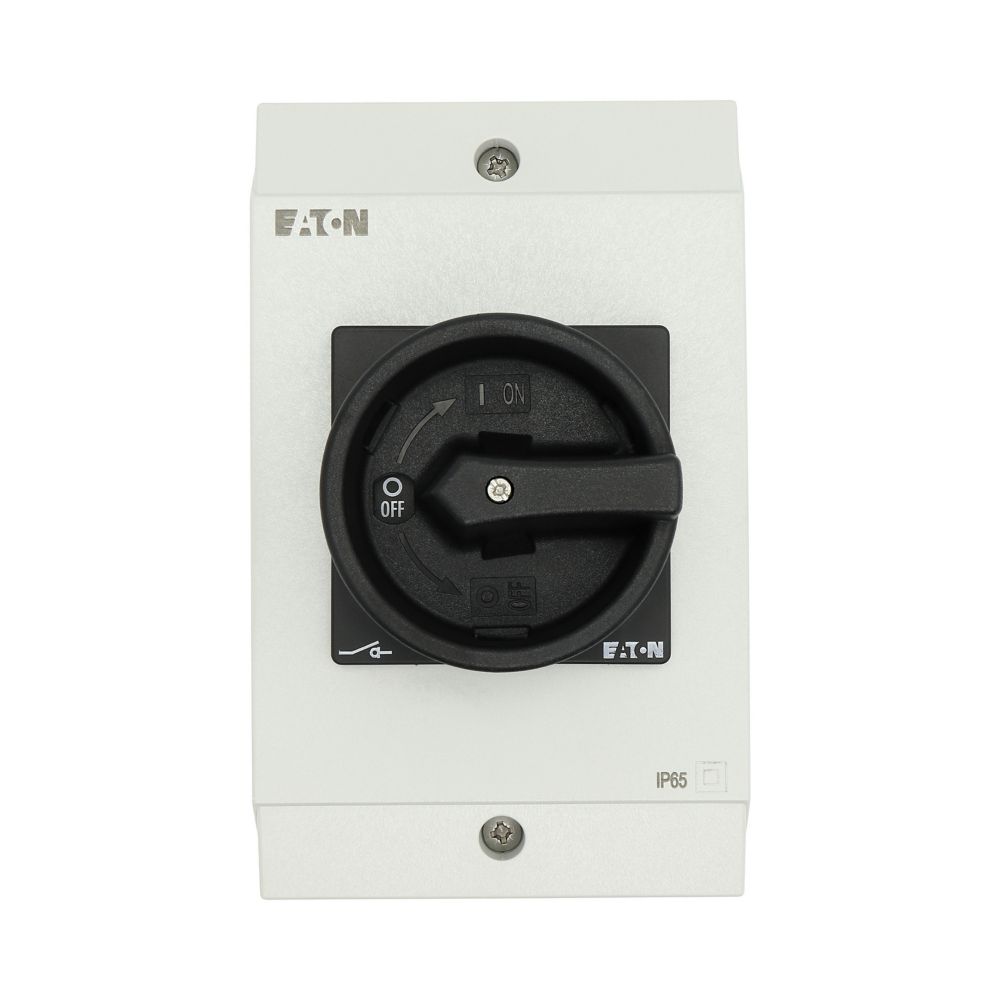

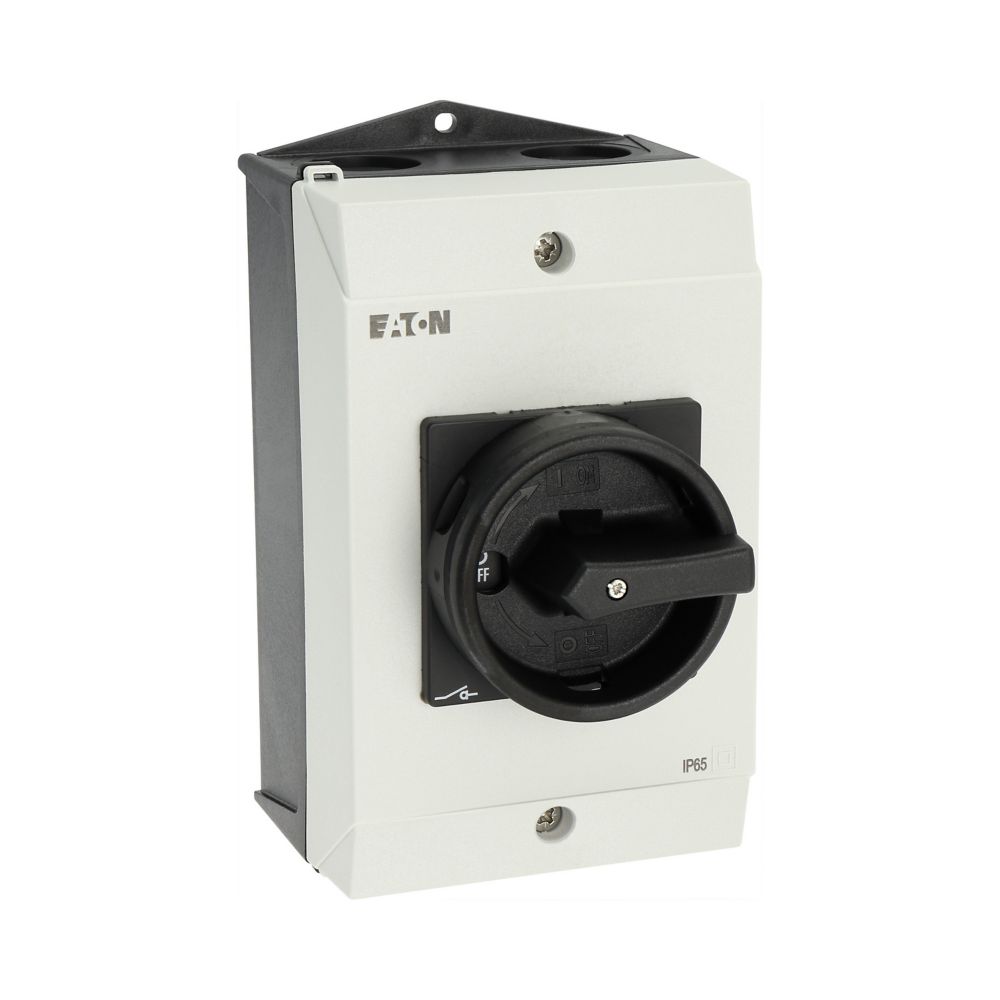

Productfoto vooraanzicht
https://dynamicmedia.eaton.com/is/image/eaton/182416_PKGO?hei=1000&wid=1000&printRes=300&bfc=off
https://dynamicmedia.eaton.com/is/image/eaton/182416_DO1?$Native-File$&printRes=300&bfc=off
Productfoto vooraanzicht
Productfoto van de rechterkant
Verkoopbrochure
https://dynamicmedia.eaton.com/is/image/eaton/182416_PKG?$Native-File$&printRes=300&bfc=off

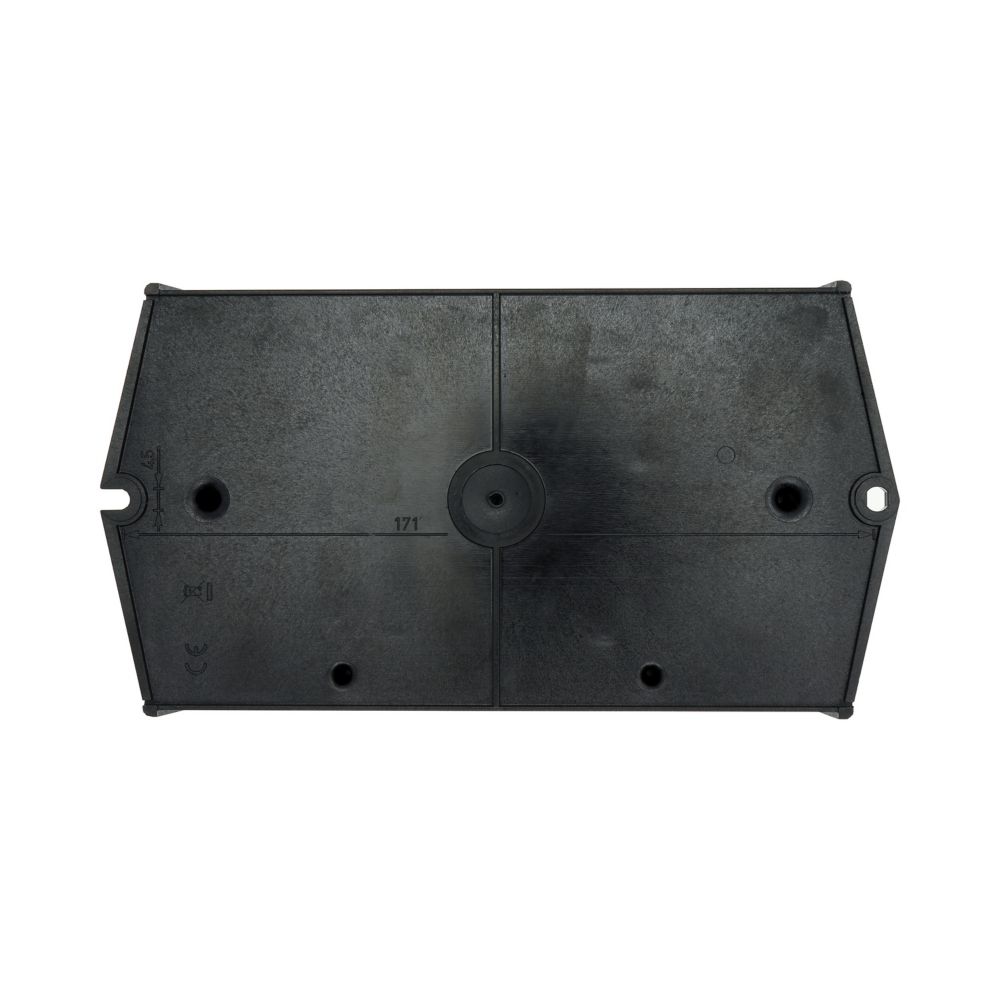

Productfoto achteraanzicht
Productfoto vooraanzicht

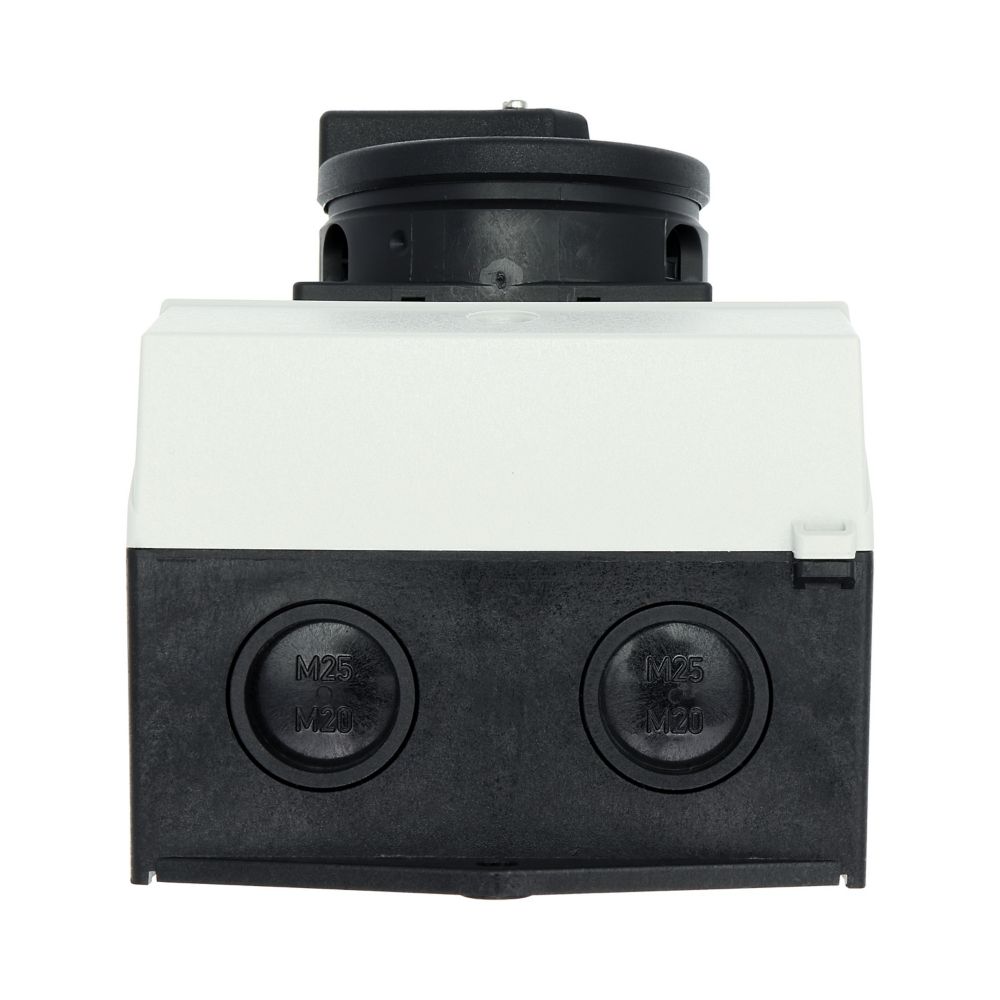

Productfoto bovenaanzicht
