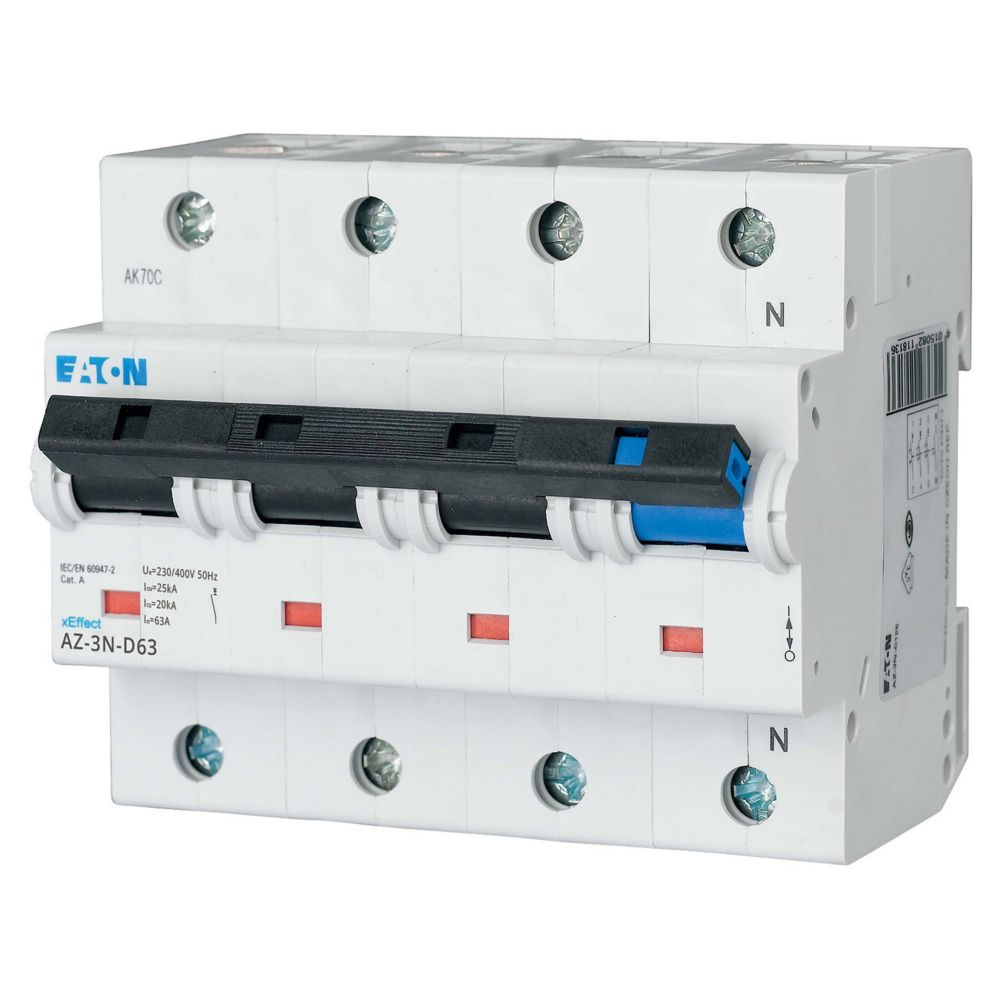

Eaton - Installatieautomaat - AZ-3N-D63
Brutoprijs
677,71
Eaton - Installatieautomaat - AZ-3N-D63
Ons artikelnummer
2069705
Artikelnummer fabrikant
211821
Type nummer
AZ-3N-D63
EAN-code
4015082118211
Nom. (meet)stroom
63 A
Aantal polen (totaal)
4
Meeschakelende nul
Ja
Uitschakelkarakteristiek
D
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V
25 kA
677,71
Brutoprijs 677,71
Artikel bevat 1 st
Verwacht over 34 werkdagen
Aanbevelingen
Gerelateerde producten
Productomschrijving
211821 AZ-3N-D63 Installatie-automaat (MCB) AZ, D-kar., 63A , 3P+N, 25 kA
Installatieautomaat (MCB) AZ, 3-polig+N, Afschakelkarakteristiek: D, nominale stroom In: 63 A, Schakelapparatuur industriële en geavanceerde commerciële toepassingen
Specificaties
Algemeen
| Ons artikelnummer | 2069705 |
| Artikelnummer fabrikant | 211821 |
| EAN-code | 4015082118211 |
| Artikelklasse (ETIM) | Installatieautomaat |
| Merk | Eaton |
| Serie | xEffect |
| Type nummer | AZ-3N-D63 |
| Omschrijving | Installatie-automaat (MCB) AZ, D-kar., 63A , 3P+N, 25 kA |
| Land van Oorsprong | RS |
Technisch
| Nom. (meet)stroom | 63 A |
| Aantal polen (totaal) | 4 |
| Meeschakelende nul | Ja |
| Uitschakelkarakteristiek | D |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. (meet)spanning | 400 V |
| Nevenapparaat mogelijk | Ja |
| Spanningstype | AC |
| Energiebegrenzingsklasse | 3 |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 6 |
| Inbouwdiepte | 75 mm |
| Beschermingsgraad (IP) | IP20 |
| Aantal beveiligde polen | 3 |
| Frequentie | 50 - 60 Hz |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Nom. isolatiespanning Ui | 440 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Omgevingstemperatuur tijdens bedrijf | -25 - 55 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 2.5 - 50 mm² |
| Aansluitbare geleiderdoorsnede eendraads | 2.5 - 50 mm² |
| Explosieveilig | Nee |
| Inbouwmontage (stucwerk) | Nee |
Logistiek
| Levertermijn | Verwacht over 34 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,856 kg |
| Afmeting verpakking | 0,092 x 0,11 x 0,077 M |
Prijs
| Bruto prijs (€) | 677,71 per 1 st |
