Eaton - Grafisch paneel - XV-102-L4-70TWR-10 EP-401350 11439943
Eaton - Grafisch paneel - XV-102-L4-70TWR-10
Brutoprijs 1.022,00
  1. Assortiment
  2. Industriële automatisering HMI Bedieningspanelen/monitoren Grafische panelen

Eaton - Grafisch paneel - XV-102-L4-70TWR-10

Eaton - Grafisch paneel - XV-102-L4-70TWR-10 EP-401350 11439943
Eaton - Grafisch paneel - XV-102-L4-70TWR-10 EP-401350 14157831
Eaton - Grafisch paneel - XV-102-L4-70TWR-10 EP-401350 12932669
Eaton - Grafisch paneel - XV-102-L4-70TWR-10 EP-401350 11445964
Ons artikelnummer
4363655
Artikelnummer fabrikant
EP-401350
Type nummer
XV-102-L4-70TWR-10
EAN-code
7640130100152

Voedingsspanning bij DC
19.2 - 30 V
Spanningstype voedingsspanning
DC
Aantal HW-interfaces industrieel ethernet
0
Aantal interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
1
Bekijk alle specificaties

Duurzaamheidsinformatie beschikbaar Duurzaamheidsinformatie beschikbaar
1.022,00
Brutoprijs 1.022,00
Product usage unit quantity icon Artikel bevat 1 st
Verwacht over 7 werkdagen
Productomschrijving Specificaties Downloads Duurzaamheid Links

Productomschrijving

EP-401350 HMI, 7", RESISTIEF,

HMI, 7", Resistief, USB, RS232+485, Linux

Touchscreen XV-102, 24 V DC, schermdiagonaal: 7 Inch, interfaces: 1 x USB, 1 x RS-232, 1 x RS-485, besturingssysteem: Linux, resistieve touch, memory: 64.000 kByte, contrastverhouding display: 300:1, levensduur: 40.000 uur (backlight levensduur), aantal slots: 1 (voor SD-kaart)

Specificaties

Algemeen

Ons artikelnummer 4363655
Artikelnummer fabrikant EP-401350
EAN-code 7640130100152
Artikelklasse (ETIM) Grafisch paneel
Merk Eaton
Serie None
Type nummer XV-102-L4-70TWR-10
Omschrijving HMI, 7", Resistief, USB, RS232+485, Linux
Land van Oorsprong CZ

Technisch

Voedingsspanning bij DC 19.2 - 30 V
Spanningstype voedingsspanning DC
Aantal HW-interfaces industrieel ethernet 0
Aantal interfaces PROFINET 0
Aantal HW-interfaces serieel RS-232 1
Aantal HW-interfaces serieel RS-422 0
Aantal HW-interfaces serieel RS-485 1
Aantal HW-interfaces serieel TTY 0
Aantal HW-interfaces USB 1
Aantal HW-interfaces parallel 0
Aantal HW-interfaces Wireless 0
Aantal HW-interfaces overige 1
Met software-interfaces Ja
Ondersteunt protocol TCP/IP Nee
Ondersteunt protocol voor PROFIBUS Nee
Ondersteunt protocol voor CAN Nee
Ondersteunt protocol voor INTERBUS Nee
Ondersteunt protocol voor ASI Nee
Ondersteunt protocol voor KNX Nee
Ondersteunt protocol voor MODBUS Ja
Ondersteunt protocol voor Data-Highway Nee
Ondersteunt protocol voor DeviceNet Nee
Ondersteunt protocol voor SUCONET Nee
Ondersteunt protocol voor LON Nee
Ondersteunt protocol voor PROFINET IO Nee
Ondersteunt protocol voor PROFINET CBA Nee
Ondersteunt Protocol voor SERCOS Nee
Ondersteunt protocol voor Foundation Fieldbus Nee
Ondersteunt protocol voor EtherNet/IP Ja
Ondersteunt protocol voor AS-Interface Safety at Work Nee
Ondersteunt protocol voor DeviceNet Safety Nee
Ondersteunt protocol voor INTERBUS-Safety Nee
Ondersteunt protocol voor PROFIsafe Nee
Ondersteunt protocol voor SafetyBUS p Nee
Ondersteunt protocol voor overige bussystemen Ja
Bluetooth-netwerk standaard Nee
Radiostandaard WLAN 802.11 Nee
Radio standaard GPRS Nee
Radio standaard GSM Nee
Radio standaard UMTS Nee
IO-Link Master Nee
Uitvoering display TFT
Met kleurendisplay Ja
Aantal kleuren van het display 65536
Aantal grijs/blauw niveaus van het scherm 0
Beeldschermdiagonaal 7 inch
Aantal pixels, horizontaal 800
Aantal pixels, verticaal 480
Nuttig projectgeheugen/gebruikersgeheugen 512000 kByte
Met numeriek toetsenbord Nee
Met alpha toetsenbord Nee
Aantal functietoetsen, programmeerbaar 0
Met meldingsindicatie Ja
Met meldsysteem (incl. buffer en bevestiging) Ja
Proceswaardedisplays (output) mogelijk Ja
Proceswaarde-entries (input) mogelijk Ja
Met recepten Ja
Aantal password-levels 200
Met printeruitvoer Ja
Aantal online-talen 100
Extra softwarecomponenten, laadbaar Ja
Beschermingsgraad frontzijde (IP) IP65
Bedrijfstemperatuur 0 - 50 °C
Geschikt voor railmontage Nee
Wand-/directmontage mogelijk Nee
Geschikt voor veiligheidsfunctie Nee
Breedte front 210 mm
Hoogte front 135 mm
Inbouwdiepte 33 mm
Aantal toetsen met LED 0
Aantal systeemtoetsen 1
Touch-technologie Resistieve touch
Beschermingsgraad frontzijde (NEMA) 4X
Opgenomen vermogen 10 W
Ondersteunt protocol voor EtherCAT Nee
Gecertificeerd voor UL risico locatie klasse I Nee
Gecertificeerd voor UL risico locatie klasse II Nee
Gecertificeerd voor UL risico locatie klasse III Nee
Gecertificeerd voor UL risico locatie divisie I Nee
Gecertificeerd voor UL risico locatie divisie 2 Nee
Gecertificeerd voor UL risico locatie groep A (Acetyleen) Nee
Gecertificeerd voor UL risico locatie groep B (waterstof) Nee
Gecertificeerd voor UL risico locatie groep C (ethyleen) Nee
Gecertificeerd voor UL risico locatie groep D (propaan) Nee
Gecertificeerd voor UL risico locatie groep E (metaalstof) Nee
Gecertificeerd voor UL risico locatie groep F (koolstofhoudend stof) Nee
Gecertificeerd voor UL risico locatie groep G (niet geleidende stof) Nee

Logistiek

Levertermijn Verwacht over 7 werkdagen
Aantal eenheden in artikel 1 st
Minimale bestelafname 1 st
Standaard voorraadartikel Nee
Bruto gewicht 0,76 kg
Afmeting verpakking 0,27 x 0,185 x 0,09 M

Prijs

Bruto prijs (€) 1.022,00 per 1 st

Downloads

Handleiding
Handleiding
Handleiding
Standards & regulation, certificaten etc.
CAD object
Standards & regulation, certificaten etc.
Handleiding
Handleiding
360° view
Montage handleiding
Verkoopbrochure
https://dynamicmedia.eaton.com/is/image/eaton/EP-401350_LSD?$Native-File$&printRes=300&bfc=off

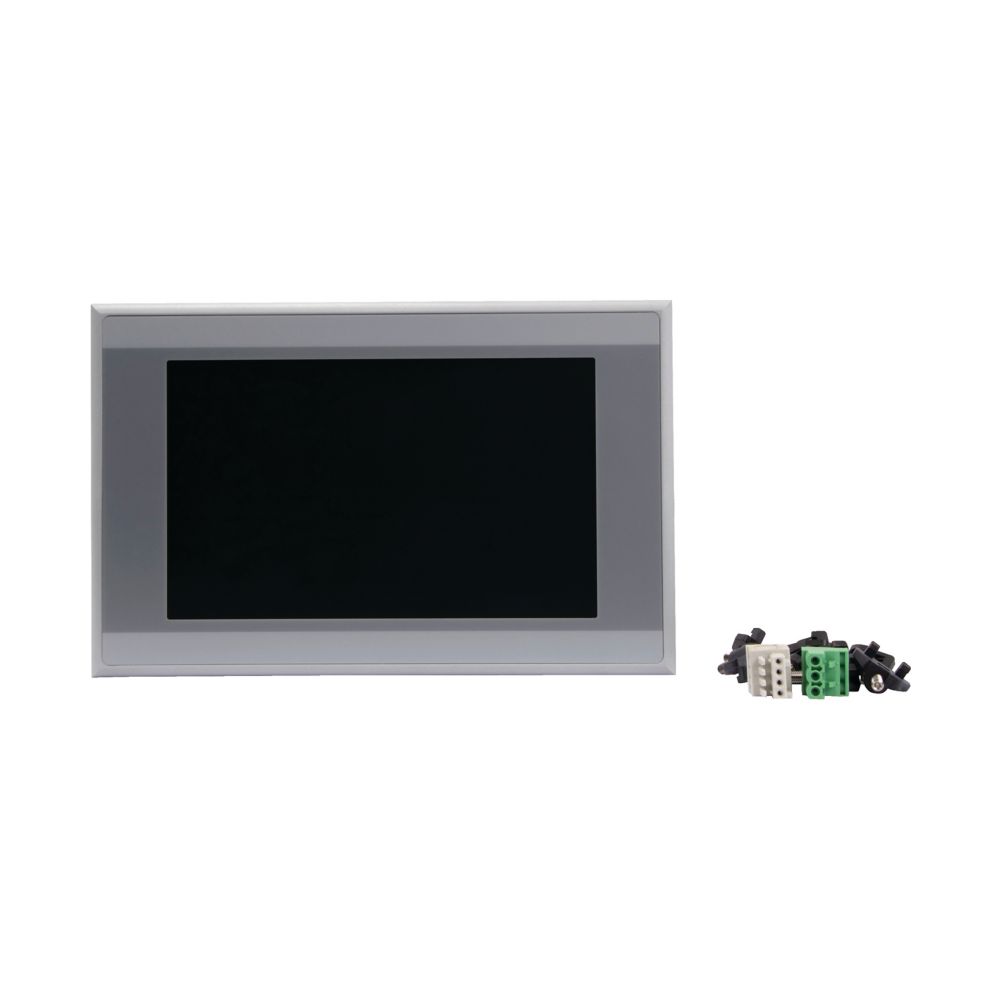

Productfoto vooraanzicht

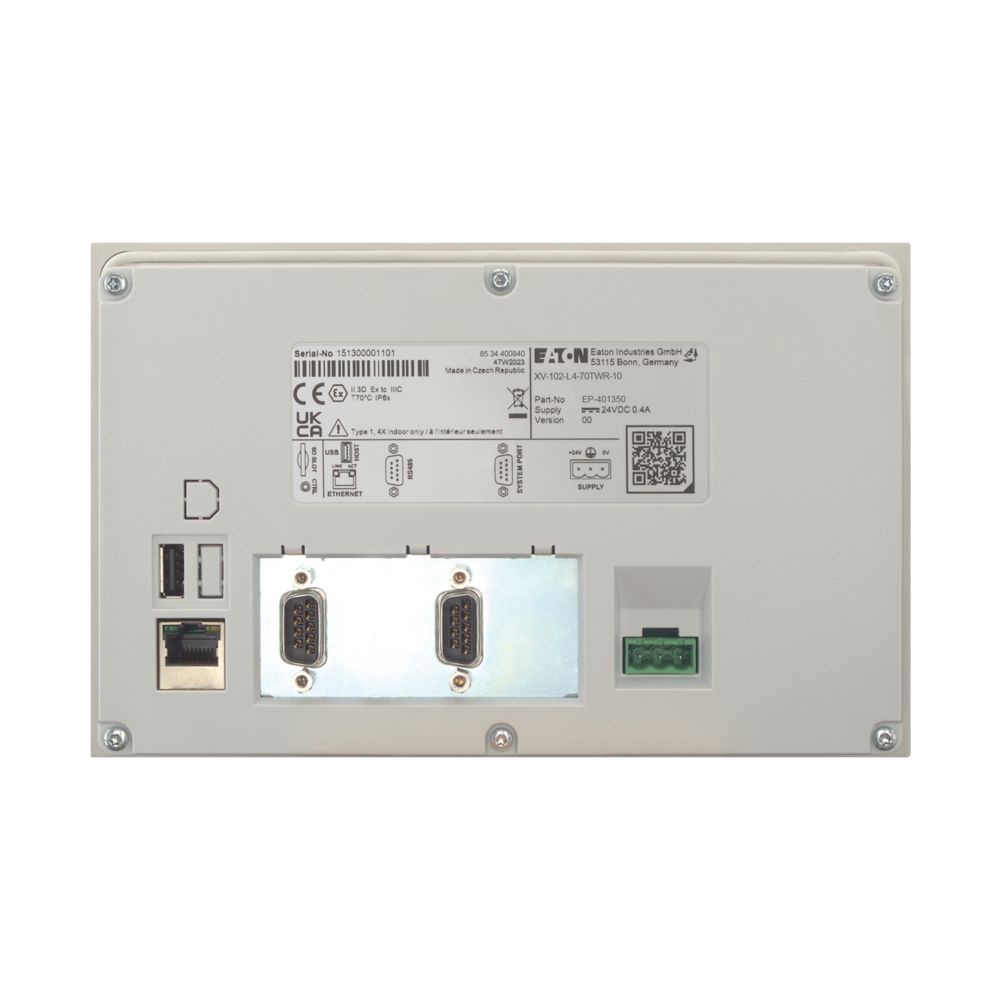

Productfoto achteraanzicht

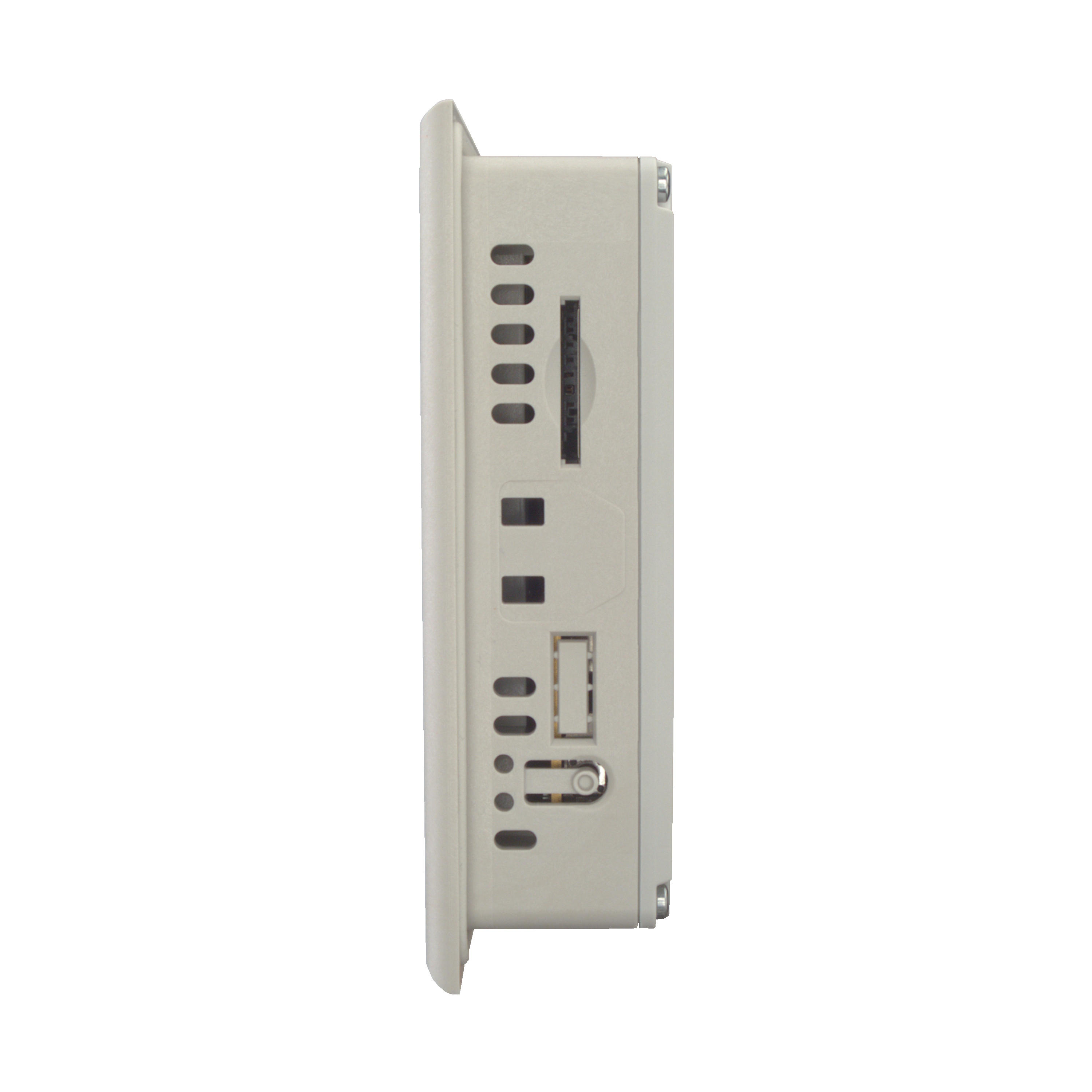

Productfoto van de linkerkant
3D / BIM object
Vergelijkbare afbeelding
https://dynamicmedia.eaton.com/is/image/eaton/EP-401350_RSD?hei=1000&wid=1000&printRes=300&bfc=off
Verkoopbrochure
https://dynamicmedia.eaton.com/is/image/eaton/EP-401350_RSD?$Native-File$&printRes=300&bfc=off
3D / BIM object
https://dynamicmedia.eaton.com/is/image/eaton/EP-401350_LSD?hei=1000&wid=1000&printRes=300&bfc=off
Vergelijkbare afbeelding met hoge resolutie

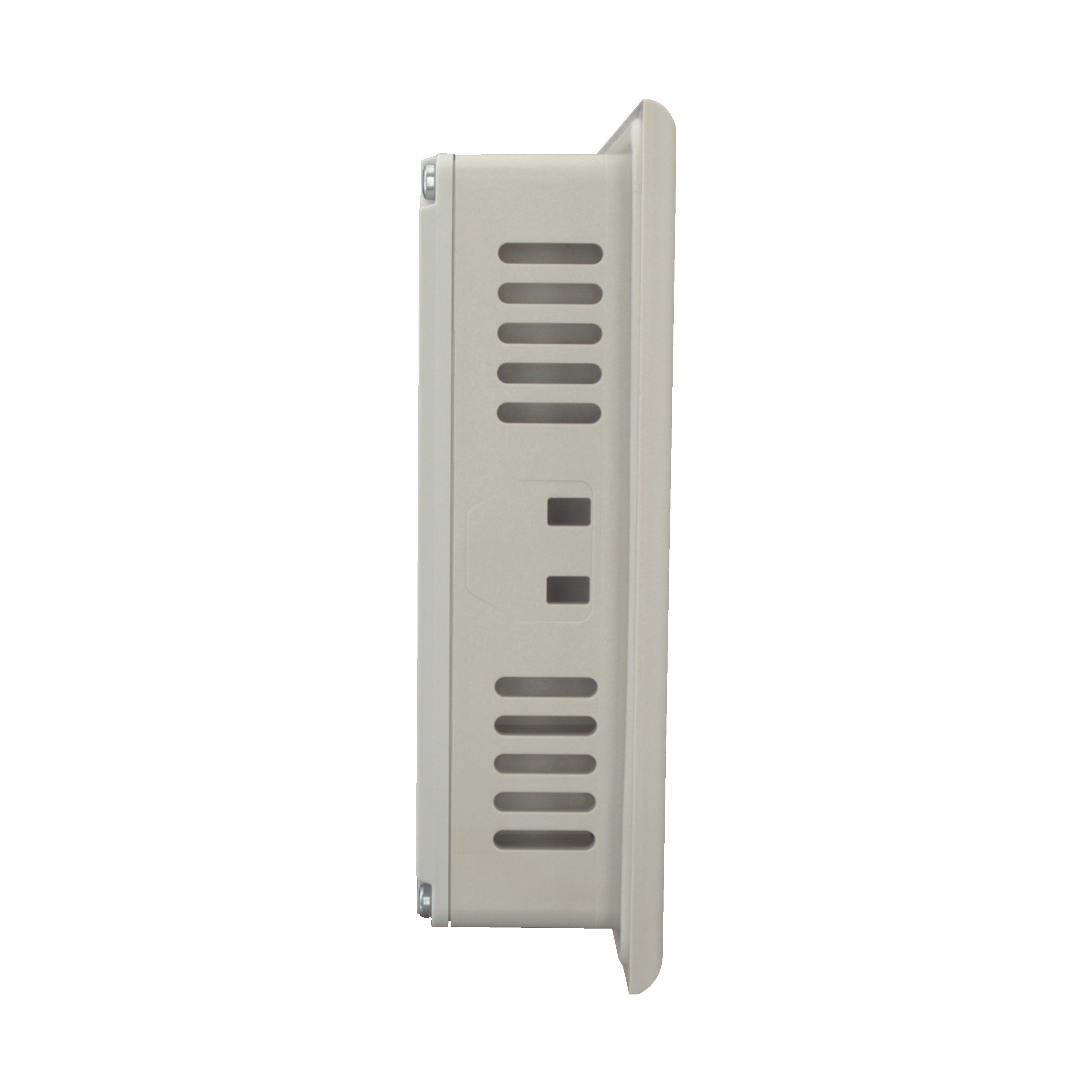

Productfoto van de rechterkant
