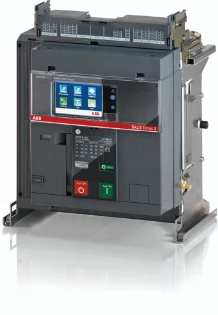

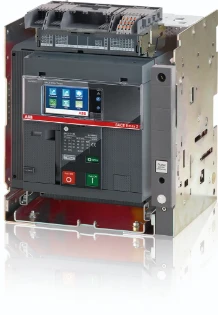

ABB - Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging - E1.2N 250 Ekip Hi-Touch LSI 4p WMP
Artikel bevat 1 st
Productomschrijving
E1.2N 250 EKIP HI-TOUCH LSI 4P
Emax 2 E1.2N 250 Ekip Hi-Touch LSI 4p WMP is het uitrijdbare bewegende deel voor een vierpolige open vermogensautomaat in de Emax 2 E1.2‑klasse, ontworpen voor toepassingen tot 250 A met elektronische beveiliging Ekip Hi‑Touch LSI. Het wordt gebruikt voor snelle vervanging en onderhoud zonder de voeding volledig te demonteren, ideaal voor continu kritische installaties.Het product is uitgerust met 4 hulpcontacten en duidelijke open/gesloten‑positiemeldingen voor betrouwbare statusbewaking en eenvoudige integratie in besturingssystemen. De uitrijdbare uitvoering verkort stilstandtijd en verhoogt veiligheid tijdens service. De elektronische beveiliging met LSI biedt nauwkeurige, instelbare bescherming en vlotte coördinatie. Compacte bouw en eenduidige bediening zorgen voor een efficiënte inbedrijfname en bedrijfszekerheid binnen de Emax 2‑serie.
Specificaties
Algemeen
| Ons artikelnummer | 2275171 |
| Artikelnummer fabrikant | 1SDA072678R1 |
| EAN-code | 8015644765286 |
| Artikelklasse (ETIM) | Vermogensschakelaar voor trafo-, generator- en installatiebeveiliging |
| Merk | ABB |
| Serie | Emax 2 |
| Type nummer | E1.2N 250 Ekip Hi-Touch LSI 4p WMP |
| Omschrijving | Emax2 E1.2N Hi-Touch LSI In=250A Uitrijdbare uitvoering 4 polig |
| Land van Oorsprong | DE |
Technisch
| Nom. continustroom Iu | 250 A |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 66 kA |
| Instelbereik overbelastingsbeveiliging | 100 - 250 A |
| Instelbereik kortstondigvertraagde kortsluitactivering | 150 - 2500 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 375 - 3750 A |
| Geïntegreerde aardsluitingsbeveiliging | Nee |
| Aansluitwijze hoofdstroomcircuit | Aansluiting via apart chassisdeel |
| Apparaatbouwvorm | Inbouwapparaat uitrijdbaar (inschuiftechniek) |
| Geschikt voor DIN-rail (Omega-rail) montage | Nee |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 4 |
| Met tripcontact | Ja |
| Met onderspanningsspoel | Nee |
| Aantal polen | 4 |
| Positie aansluiting hoofdstroomcircuit | Aansluiting via apart chassisdeel |
| Uitvoering van het bedieningselement | Druktoets |
| Motoraandrijving optioneel | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Beschermingsgraad (IP) | IP30 |
| Nom. spanning | 690 - 690 V |
| Omegarailmontage optioneel | Nee |
| Compleet apparaat incl. beveiligingsunit | Ja |
| Met geïntegreerde onderspanningsspoel | Nee |
| Verliesvermogen | 62 W |
Logistiek
| Levertermijn | Verwacht over 24 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 20 kg |
| Afmeting verpakking | 0,33 x 0,35 x 0,35 M |
Prijs
| Bruto prijs (€) | 15.770,00 per 1 st |
