ABB - Schakelrelais - 1SVR405613R3100
Duurzaamheidsinformatie beschikbaar
Artikel bevat 1 st
Productomschrijving

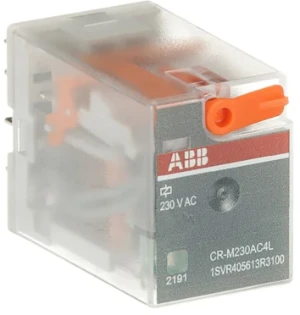

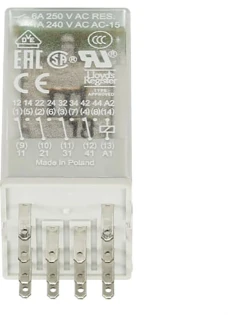

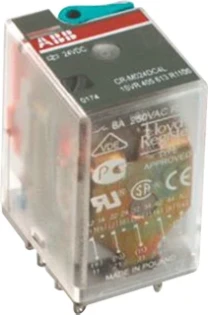

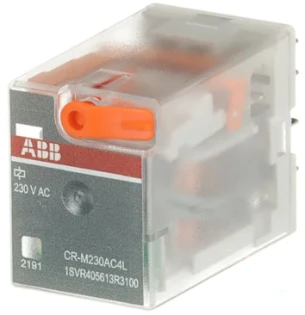

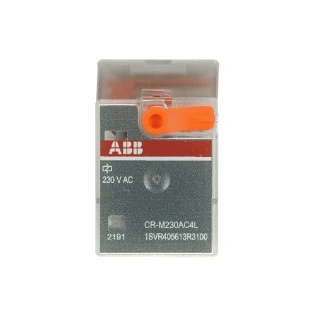

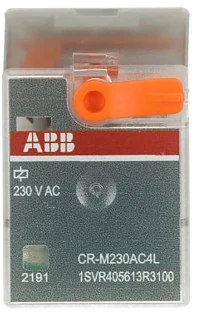

1SVR405613R3100 RELAIS 230VAC TYPE:CR-M230AC4L
CR-M230AC4L is een compact interface relais voor betrouwbare signaaloverdracht tussen besturing en veldcomponenten in bijvoorbeeld paneel‑ en machinebouw. Het werkt op 230 V AC en wordt eenvoudig ingestoken in een passende CR‑M sokkel; de combinatie klikt naadloos op een DIN‑rail. Daarmee is snelle montage en vervanging gewaarborgd binnen de Interface relais / CR‑M serie.Dankzij 4 wisselcontacten (250 V / 6 A) kan met één ingangssignaal meerdere circuits worden geschakeld, wat bedrading en ruimte bespaart. De geïntegreerde testknop maakt handmatige activering en vergrendeling mogelijk voor snelle tests, inbedrijfstelling en foutdiagnose. Een duidelijke LED toont direct de spoelstatus, waardoor controle in de kast in één oogopslag gebeurt. Beschikbare accessoires – standaard- en logicasokkels, insteekbare functiemodules, houders en markeringen – zorgen voor flexibiliteit, overzicht en uitbreiding. Het insteekbare ontwerp minimaliseert stilstand en verhoogt de servicevriendelijkheid.
Specificaties
Algemeen
| Ons artikelnummer | 1070701 |
| Artikelnummer fabrikant | 1SVR405613R3100 |
| EAN-code | 4013614373657 |
| Artikelklasse (ETIM) | Schakelrelais |
| Merk | ABB |
| Serie | Interface relais / CR-M |
| Type nummer | 1SVR405613R3100 |
| Omschrijving | Insteek relais A1-A2=230vac, 4 c/o 250v/6a, led |
| Land van Oorsprong | DE |
Technisch
| Aantal contacten als verbreekcontact (NC) | 0 |
| Aantal contacten als maakcontact (NO) | 0 |
| Aantal contacten als wisselcontact | 4 |
| Type stuurspanning | AC |
| Nom. stuurspanning bij AC 50 Hz | 230 - 230 V |
| Nom. stuurspanning bij AC 60 Hz | 230 - 230 V |
| Breedte | 21.2 mm |

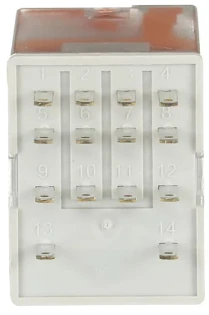

| Uitvoering elektrische aansluiting | Vlaksteekaansluiting |
| Met afneembare klemmen | Nee |
| Aandrijving, polarisatie | Gepolariseerd |
| Schakelverhouding van de aandrijving | Monostabiel |
| Met dwanggeleide contacten | Nee |
| Type schakelcontact | 1-voudig contact |
| Compleet apparaat met sokkel | Nee |
| Beschermingsgraad (IP) | IP40 |
| Hoogte | 35.6 mm |
| Diepte | 27.5 mm |
| Nom. stroom | 6 A |
| Met LED indicatie | Ja |
| Materiaal contactcoating | Overig |
| Materiaal contact | Zilvernikkel (AgNi) |
| Categorie relaistechnologie (RT) volgens IEC 61810-7 | RT I |
| Spanningstype van de bedrijfsspanning | AC/DC |
| Bedrijfsspanning bij AC 50 Hz | 250 - 250 V |
| Bedrijfsspanning bij AC 60 Hz | 250 - 250 V |
Logistiek
| Levertermijn | Verwacht over 6 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 10 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,033 KG |
| Afmeting verpakking | 0,042 x 0,028 x 0,021 M |
Prijs
| Bruto prijs (€) | 16,50 per 1 st |
