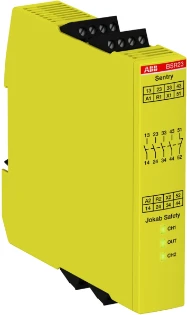

ABB - Relais voor bewaking van veiligheidsstroomcircuits - BSR23
Op voorraad: 18
Artikel bevat 1 st
Productomschrijving
2TLA010041R0600 BSR23 24VDC 4NO + 1 NC OUTPUT 24VDC
Sentry BSR23 is een veiligheids-/uitbreidingsrelais met 4 NO + 1 NC uitgangen en 24 VDC voedingsspanning. Het wordt gebruikt als uitbreiding op een veiligheidsrelais of veiligheids-PLC om het aantal veilige uitgangen te vergroten, met betrouwbare koppeling via schroefklemmen.De BSR23 biedt hoge uitgangsstroomcapaciteit tot 6 A, waardoor een extra contactor vaak niet nodig is. Multi-reset maakt het mogelijk tot 10 veiligheidsrelais te koppelen aan één reset-lichtknop voor efficiënte bediening. Binnen de Sentry-serie worden veiligheidsfuncties afgedekt tot PLe / SIL3, met varianten die onder meer een display voor snelle foutdiagnose en nauwkeurige timerfuncties (±1%, 0–999 s) bieden. Alle modellen zijn beschikbaar met afneembare push-in of schroefterminals; accessoires zoals klemmen en een coding kit vereenvoudigen onderhoud en bekabeling.Kortom, BSR23 vergroot veilig het schakelvermogen en versnelt montage en service.
Specificaties
Algemeen
| Ons artikelnummer | 1300761 |
| Artikelnummer fabrikant | 2TLA010041R0600 |
| EAN-code | 7350024483277 |
| Artikelklasse (ETIM) | Relais voor bewaking van veiligheidsstroomcircuits |
| Merk | ABB |
| Serie | Jokab / Sentry |
| Type nummer | BSR23 |
| Omschrijving | Veiligeheids/uitbreidings relais 4 NO + 1 NC output 24 VDC voedingsspa |
| Land van Oorsprong | DE |
Technisch
| Model | Uitbreidingsapparaat |
| Geschikt voor controle van positieschakelaars | Ja |
| Geschikt voor controle van noodstopcircuits | Ja |
| Geschikt voor controle van ventielen | Ja |
| Geschikt voor controle van opto-elektronische controle-inrichtingen | Nee |
| Breedte | 22.5 mm |
| Geschikt voor controle van tactiele sensors | Nee |
| Geschikt voor controle van magneetschakelaars | Ja |
| Geschikt voor controle van naderingsschakelaars | Ja |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Geschikt voor railmontage | Ja |
| Nom. stuurspanning bij DC | 24 - 24 V |
| Type stuurspanning | DC |
| Met afneembare klemmen | Ja |
| Uitlezing ingangen | 1-kanaals |
| Met startingang | Ja |
| Met mutingfunctie | Nee |
| Met terugkoppelkring | Ja |
| Aantal uitgangen, veiligheids, onvertraagd, met contact | 5 |
| Aantal uitgangen, veiligheids, vertraagd, met contact | 0 |
| Aantal uitgangen, veiligheids, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, veiligheids, vertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, met contact | 0 |
| Aantal uitgangen, meldfunctie, onvertraagd, halfgeleiders | 0 |
| Aantal uitgangen, meldfunctie, vertraagd, halfgeleiders | 0 |
| Categorie volgens EN 954-1 | 4 |
| Veiligheidstype volgens IEC 61496-1 | Geen |
| Stopcategorie volgens IEC 60204 | 0 |
| Performance Level volgens EN ISO 13849-1 | Level e |
| Met goedkeuring volgens TÜV | Ja |
| Met goedkeuring volgens BG BIA | Nee |
| Met goedkeuring volgens UL | Ja |
| Hoogte | 120 mm |
| Diepte | 120 mm |
| Afvalvertraging | 20 - 20 s |
| SIL conform IEC 61508 | 3 |
| Met TUV goedkeuring | Ja |
| Opgenomen vermogen | 3 W |
| Spanningstype voedingsspanning | DC |
| Voedingsspanning bij DC | 24 - 24 V |
| Stuurspanningstype 1 | DC |
| Stuurspanning 1 | 24 - 24 V |
| Stuurspanningstype 2 | DC |
| Stuurspanning 2 | 24 - 24 V |
| Spanningstype van de bedrijfsspanning | DC |
| Bedrijfsspanning bij DC | 24 - 24 V |
| Nom. (meet)schakelstroom | 5 A |
Logistiek
| Beschikbare voorraad | 18 st |
| Levertermijn | Verwacht over 1 werkdag |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Ja |
| Bruto gewicht | 0,195 kg |
| Afmeting verpakking | 0,031 x 0,125 x 0,129 M |
Prijs
| Bruto prijs (€) | 171,00 per 1 st |
