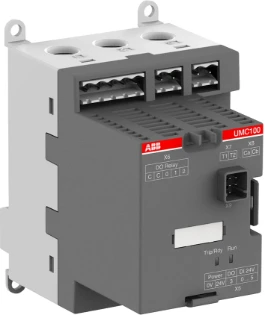

ABB - Motormanagementsysteem - UMC100.3 DC Univ. Motor Controller
Artikel bevat 1 st
Productomschrijving
1SAJ530000R0200 UMC100.3 DC UN IV. MOTOR CONTROLLER ATEX VOEDING 24 V DC
UMC100.3 DC Univ. Motor Controller ATEX is een intelligente motorcontroller voor de aansturing en bescherming van elektromotoren in schakelpanelen en MCC’s. Hij draait op 24 V DC en bewaakt continu de belasting om overbelasting te voorkomen. Dankzij de ATEX-goedkeuring is hij geschikt voor gebruik in potentieel explosieve omgevingen.Binnen de Elektronische starter / UMC serie biedt hij brede netwerkconnectiviteit voor eenvoudige integratie in uiteenlopende besturingssystemen. Een uitgebreide set parameters maakt fijn-afgestelde motorbeveiliging en optimale beschikbaarheid mogelijk, met duidelijke diagnose die stilstand helpt verkorten. De compacte bouw en uniforme configuratie versnellen inbedrijfname en vereenvoudigen onderhoud. Het schaalbare concept ondersteunt uiteenlopende motorvermogens en maakt standaardisatie per installatie haalbaar, zodat prestaties voorspelbaar blijven en de totale levensduurkosten dalen.
Specificaties
Algemeen
| Ons artikelnummer | 4070395 |
| Artikelnummer fabrikant | 1SAJ530000R0200 |
| EAN-code | 4013614496936 |
| Artikelklasse (ETIM) | Motormanagementsysteem |
| Merk | ABB |
| Serie | Elektronische starter / UMC |
| Type nummer | UMC100.3 DC Univ. Motor Controller |
| Omschrijving | UMC100.3 DC Univ. Motor Controller ATEX Voeding 24 V DC |
| Land van Oorsprong | DE |
Technisch
| Nom. bedrijfsstroom Ie | 63 - 63 A |
| Nom. spanning Ue bij AC 50 Hz | 690 - 1000 V |
| Nom. spanning Ue bij AC 60 Hz | 690 - 1000 V |
| Breedte | 70 mm |
| Nom. (meet)bedrijfsfrequentie | 50 - 60 Hz |
| Stroomdetectiemodule | Ja |
| Spanningsdetectiemodule | Ja |
| Type aansluittechniek | Doorsteektechniek |
| Nom. stuurspanning bij DC | 24 - 24 V |
| Type stuurspanning | DC |
| Aantal uitgangen, met contact | 0 |
| Aantal elektronische uitgangen | 0 |
| Ingang voor thermistoraansluiting | Ja |
| Ingang voor aardsluitingsdetectie | Ja |
| Ingang voor analoge temperatuurvoeler | Ja |
| Schakelfunctie | Monostabiel |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Uitvoering van de interface | PROFIBUS |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 106 mm |
| Diepte | 107 mm |
| Aantal analoge ingangen | 0 |
| Aantal analoge uitgangen | 0 |
| Beschermingsgraad (NEMA) | Overig |
| Aantal digitale ingangen | 0 |
| Spanningstype voedingsspanning | DC |
| Voedingsspanning bij DC | 24 - 24 V |
| Type spanning meetbereik | AC |
| Spanningsmeetbereik | 0 - 690 V |
Logistiek
| Levertermijn | Verwacht over 37 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,275 kg |
| Afmeting verpakking | 0,122 x 0,142 x 0,117 M |
Prijs
| Bruto prijs (€) | 1.181,00 per 1 st |
