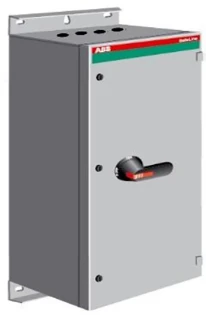

ABB - Lastscheider - OT400DTRR3TZ
Artikel bevat 1 st
Productomschrijving
OT400DTRR3TZ
De Werkschakelaar OT400DTRR3TZ uit de Enclosed Switches-serie is ontworpen voor het veilig schakelen en scheiden van vermogenskringen tot 400 A in veeleisende omgevingen. Ideaal voor onderhoud, nooduitschakeling en EMC-kritische toepassingen, met een robuuste staalplaatbehuizing en IP65-bescherming voor betrouwbaar gebruik binnen en buiten.De gegalvaniseerde, polyestergecoate behuizing biedt UV-bestendigheid en ingebouwde gasdrukafvoer bij een interne boog. De deur is geaard via de scharnieren. Voorzien van 2NO1NC hulpcontact, zwarte pistoolhendel met vergrendeling voor drie hangsloten en een vergrendeld deksel met omzeilfunctie voor thermografische metingen. Flexibele bekabeling dankzij voorbereiding voor enkelvoudige of parallelle kabels en diverse invoertypes (blind, ringflens of C-flens FL21) met top/bottom-configuraties, voor snelle en nette montage.
Specificaties
Algemeen
| Ons artikelnummer | 2265463 |
| Artikelnummer fabrikant | 1SCA022513R7700 |
| EAN-code | 6417019168234 |
| Artikelklasse (ETIM) | Lastscheider |
| Merk | ABB |
| Serie | OT |
| Type nummer | OT400DTRR3TZ |
| Omschrijving | Werkschakelaar, staal OT serie EMC OT400DTRR3TZ |
| Land van Oorsprong | DE |
Technisch
| Aantal polen | 3 |
| Nom. continustroom Iu | 400 A |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Breedte | 400 mm |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Max. nom. bedrijfsspanning Ue bij AC | 1000 V |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Motoraandrijving optioneel | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitschakelspoel optioneel | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Vergrendelbaar | Ja |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Hoogte | 800 mm |
| Diepte | 230 mm |
| Uitvoering als omkeerschakelaar | Nee |
| Bedrijfsspanning (meetspanning) | 750 - 750 V |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Schakelvermogen bij 400 V | 220 kW |
| Kleur bedieningselement | Zwart |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Beschermingsgraad (NEMA) | Overig |
Logistiek
| Levertermijn | Verwacht over 38 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 25,55 KG |
| Afmeting verpakking | 0,91 x 0,415 x 0,325 M |
| Volle verpakking bevat | 1 st |
Prijs
| Bruto prijs (€) | 4.273,00 per 1 st |
