ABB - I/O-module bussysteem - US/U12.2
Artikel bevat 1 st
Productomschrijving

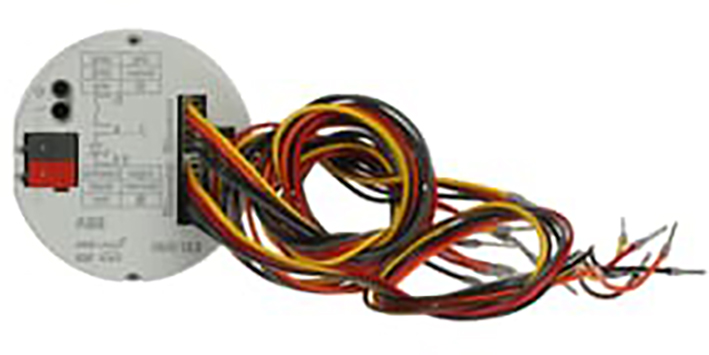

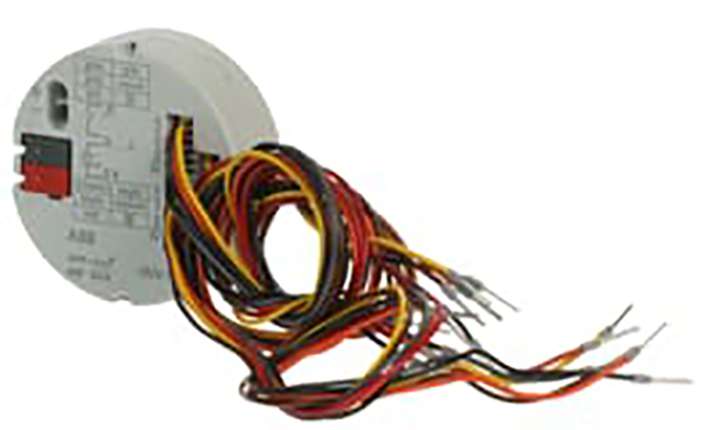

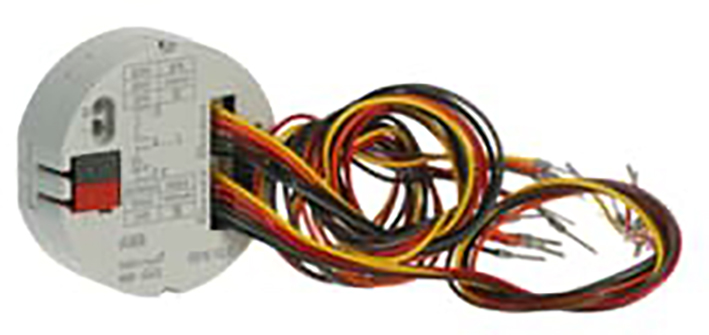

US/U 12.2 UNVERS.INTERFACE 12V
KNX binaire ingang, 12-voudig, potentiaal vrij, inbouwpil.

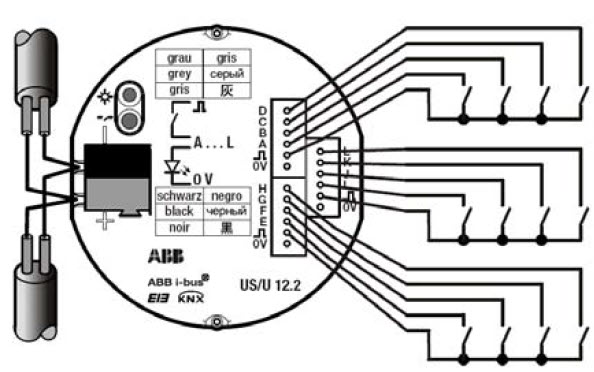

De universele interface heeft 12 kanalen, die door instellingen in de applicatie afzonderlijk als ingang of uitgang geparametreerd kunnen worden. Er kunnen conventionele impulsdrukkers, potentiaalvrije contacten of leds worden aangesloten. De contactafvraagspanning voor de contacten en de voedingsspanning voor de leds worden door de component ter beschikking gesteld. Voorweerstanden voor externe leds zijn in de component geïntegreerd. De universele interface wordt in een inbouwdoos van 50 mm geplaatst. De volgende functies kunnen per ingang worden ingesteld: - willekeurig reactie op een flank aan de ingang, - schakel-/dim-commando's zenden, - dimbare verlichting via een aparte impulsdrukker bedienen, - jaloezieën via een aparte impulsdrukker bedienen, - lichtscènes sturen en opslaan, - willekeurige waardes op datatypes zenden, - meer verbruikers in vaste schakelvolgorden schakelen, - PWM-signaal voor een verwarmingssturing generen, - schakelen en laten knipperen van leds. Kanalen: 12, afzonderlijk als in- of uitgang instelbaar. Ingang opvraagspanning: 20 V impulsen.Ingangsstroom: 0,5 mA.Uitgangsspanning: 3,3 V DC. Uitgangsstroom: max. 2 mA. Via voorweerstand begrensd, Aansluiting in-/uitgangen: 3 x 6 draden ca. 30 cm lang, steekbaar, verlengbaar tot max. 10 m. Busaansluting: busaansluitklem, afmetingen (doorsnede x H): 54 x 19 mm. Beschermingsgraad: IP 20, EN 60529.
Specificaties
Algemeen
| Ons artikelnummer | 1096850 |
| Artikelnummer fabrikant | 2CDG110065R0011 |
| EAN-code | 4016779650120 |
| Artikelklasse (ETIM) | I/O-module bussysteem |
| Merk | ABB |
| Serie | ABB i-bus KNX |
| Type nummer | US/U12.2 |
| Omschrijving | KNX binaire ingang 12v pot.vrij inb |
| Land van Oorsprong | DE |
Technisch
| Bussysteem KNX | Ja |
| Bussysteem KNX-RF (radiofrequent) | Nee |
| Bussysteem radiofrequent | Nee |
| Bussysteem LON | Nee |
| Bussysteem Powerline | Nee |
| Andere bussystemen | Overig |
| Montagewijze | Inbouw (stucwerk) |
| Busaansluiting incl. | Ja |
| LED aansturing | Ja |
| Met LED indicatie | Ja |
| Max. aantal schakeluitgangen | 12 |
| Externe signaalspanning noodzakelijk | Ja |
| Type stroom | DC |
| Beschermingsgraad (IP) | IP20 |
| Bussysteem KNX Secure | Nee |
| Bussysteem KNX Secure-RF (radiofrequent) | Nee |
Logistiek
| Levertermijn | Verwacht over 7 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,068 kg |
| Afmeting verpakking | 0,09 x 0,02 x 0,07 M |
Prijs
| Bruto prijs (€) | 173,23 per 1 st |
Downloads
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.
Handleiding
Handleiding
Standards & regulation, certificaten etc.
Handleiding
Handleiding
Handleiding
Handleiding
Handleiding
Standards & regulation, certificaten etc.
Standards & regulation, certificaten etc.

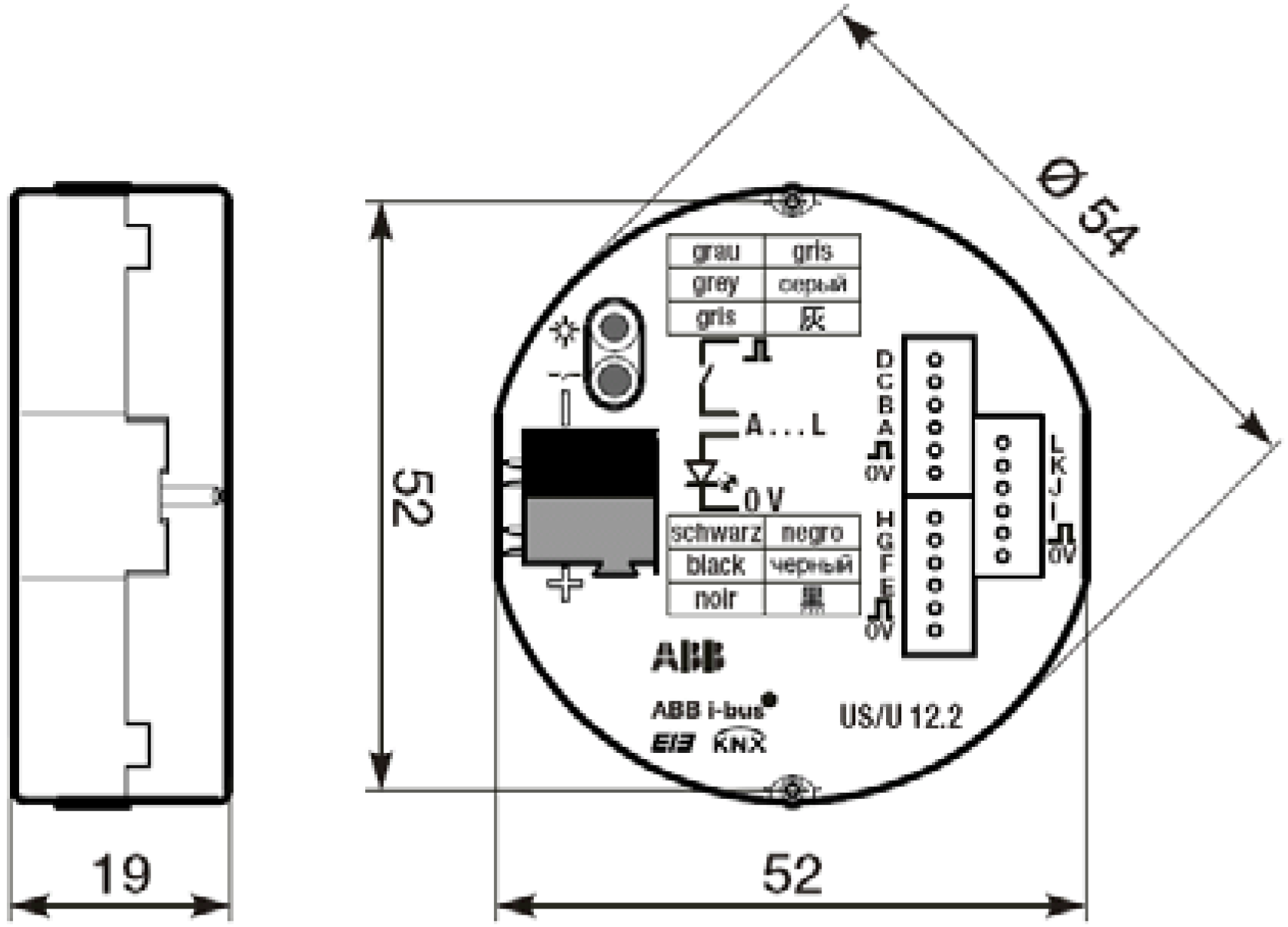

Tekening met maten
