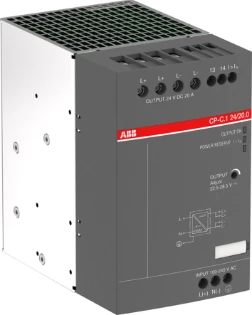

ABB - Gelijkstroomvoedingseenheid - CP-C.1 24/20.0
Artikel bevat 1 st
Productomschrijving
CP-C.1 24/20.0 VOEDING 10A 100-240VAC/90-250VDC DC24V/10A
CP-C.1 24/20.0 is een compacte, primaire schakelende voeding voor betrouwbare 24 V DC-energie in besturingskasten, machines en proces- of gebouwautomatisering. Hij levert stabiele voeding voor gevoelige elektronica en aandrijvingen, ook bij schommelende netten en variërende belasting.De brede ingang (85–264 V AC / 90–300 V DC) en de 24 V DC-uitgang met 20 A (480 W) bieden ruime performance. De uitgang is verstelbaar van 22,5–28,5 V om spanningsval op lange kabels te compenseren. De U/I-karakteristiek met tot 30% power reserve vangt piekstromen op zonder uitval. Parallel bedrijf verhoogt capaciteit of creëert redundantie voor maximale beschikbaarheid. Power factor correction volgens EN 61000-3-2 verbetert efficiëntie en netkwaliteit. Redundantiemodule en buffermodules zijn als accessoires beschikbaar.
Specificaties
Algemeen
| Ons artikelnummer | 1959057 |
| Artikelnummer fabrikant | 1SVR360763R1001 |
| EAN-code | 4013614503832 |
| Artikelklasse (ETIM) | Gelijkstroomvoedingseenheid |
| Merk | ABB |
| Serie | Voedingen |
| Type nummer | CP-C.1 24/20.0 |
| Omschrijving | Voeding In:100-240VAC/90-250VDC uitgaand: DC 24V/10A |
| Land van Oorsprong | DE |
Technisch
| Spanningstype voedingsspanning | AC/DC |
| 1e Secundaire spanning | 24 - 24 V |
| 2e Secundaire spanning | 0 - 0 V |
| 3e Secundaire spanning | 0 - 0 V |
| Nom. uitgangsstroom 1 | 20 A |
| Max. uitgangsstroom 1 | 26 A |
| Breedte | 82 mm |
| Max. uitgangsstroom 2 | 0 A |
| Max. uitgangsstroom 3 | 0 A |
| Secundaire spanning instelbaar | Nee |
| Kortsluitvast | Ja |
| Nom. voedingsspanning bij AC 50 Hz | 85 - 264 V |
| Nom. voedingsspanning bij AC 60 Hz | 85 - 264 V |
| Nom. voedingsspanning bij DC | 90 - 300 V |
| Uitgangsspanning geregeld | Ja |
| Opgenomen vermogen | 508 VA |
| Vermogensafgifte | 480 W |
| Gestabiliseerd | Ja |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Geschikt voor railmontage | Ja |
| Wandmontage mogelijk | Nee |
| Modulaire uitvoering (voor railmontage) | Nee |
| Inbouwhoogte | 129.4 mm |
| Directe montage mogelijk | Nee |
| Hoogte | 129.4 mm |
| Diepte | 136 mm |
| Geschikt voor veiligheidsfunctie | Nee |
| Performance Level volgens EN ISO 13849-1 | Geen |
| Beschermingsgraad (IP) | IP20 |
| Nom. uitgangsspanning 1 | 24 V |
| Nom. uitgangsspanning 2 | 0 V |
| Nom. uitgangsspanning 3 | 0 V |
| Nom. uitgangsstroom 2 | 0 A |
| Nom. uitgangsstroom 3 | 0 A |
| Inbouwbreedte | 82 mm |
| SIL conform IEC 61508 | Geen |
| Beschermingsgraad (NEMA) | 1 |
| Geschikt voor wandmontage | Nee |
Logistiek
| Levertermijn | Verwacht over 5 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 1,57 KG |
| Afmeting verpakking | 0,168 x 0,11 x 0,16 M |
Prijs
| Bruto prijs (€) | 633,00 per 1 st |
