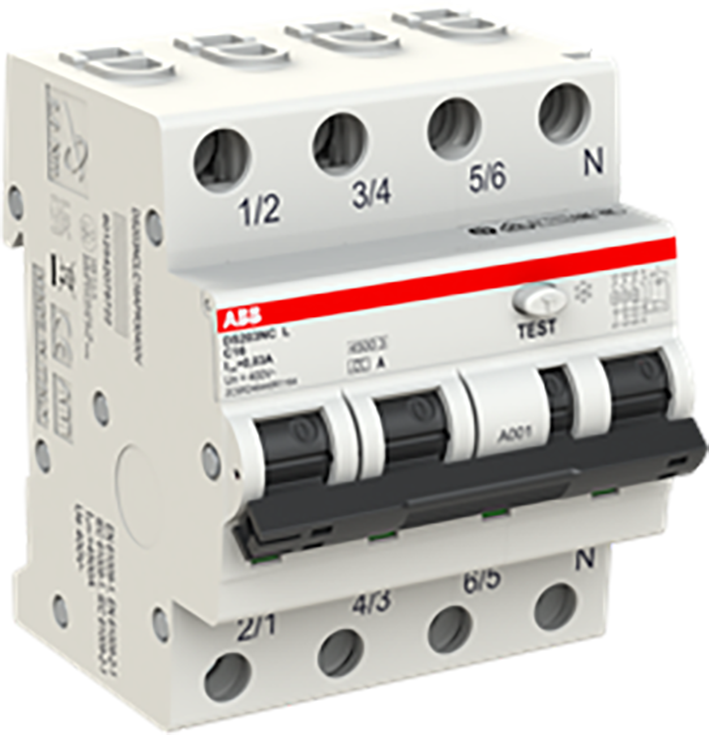

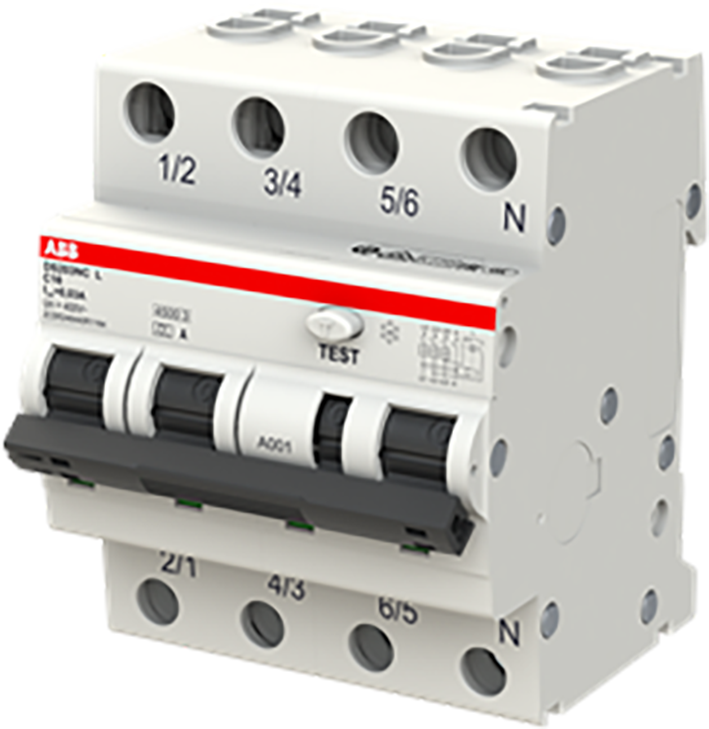

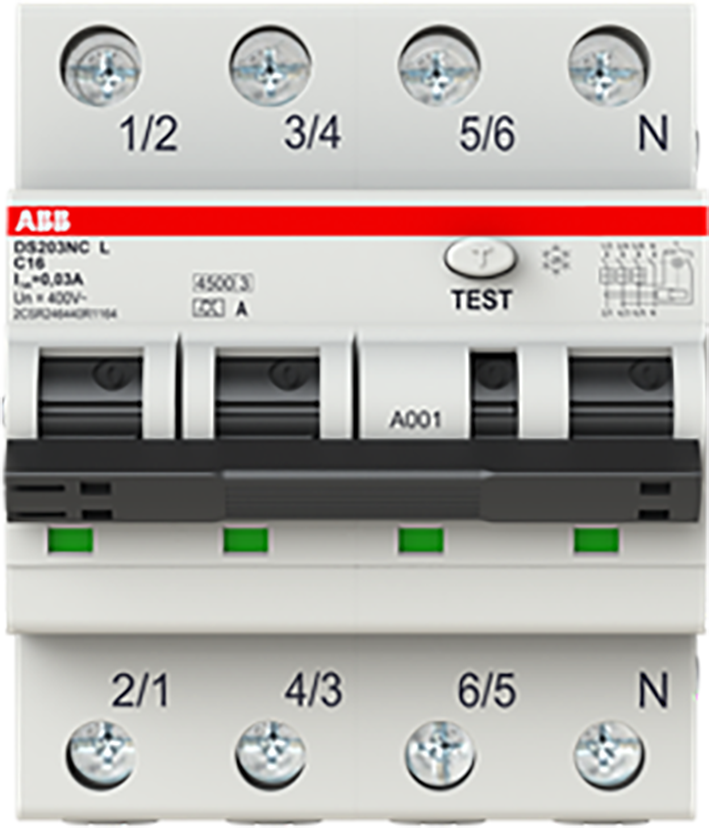

ABB - Aardlekautomaat - DS 203NC L C16 0,03 AP-R
Artikel bevat 1 st
Productomschrijving
DS 203NC L C16 0,03 AP-R
De DS203NC L C16 APR30 uit de System pro M compact-serie combineert aardlek- en overstroombescherming in één viermoduuls 3P+N oplossing voor verdeelinrichtingen op DIN-rail. Het product wordt gebruikt voor het beveiligen van eindgroepen en machines tegen kortsluiting, overbelasting en aardfouten, met bescherming tegen indirecte aanraking en aanvullende bescherming tegen directe aanraking.Dankzij C-karakteristiek 16 A schakelt hij betrouwbaar bij aanloopstromen zonder ongewenst afschakelen. Het A-type 30 mA met vertraagde APR30-werking verhoogt de selectiviteit en beperkt ongewenste trips bij harmonischen en pulserende DC-lekken. Het afschakelvermogen van 4,5 kA past in gangbare installaties, terwijl 3P+N gelijktijdige uitschakeling inclusief nul garandeert voor maximale veiligheid en bedrijfscontinuïteit. Het compacte ontwerp bespaart ruimte en versnelt montage.
Specificaties
Algemeen
| Ons artikelnummer | 2287090 |
| Artikelnummer fabrikant | 2CSR246440R1164 |
| EAN-code | 8012542078722 |
| Artikelklasse (ETIM) | Aardlekautomaat |
| Merk | ABB |
| Serie | System pro M compact |
| Type nummer | DS 203NC L C16 0,03 AP-R |
| Omschrijving | Aardlekautomaat 3P+N, C Kar, 16A, 30mA, 4,5kA A type, vertraagd |
| Land van Oorsprong | DE |
Technisch
| Aantal polen (totaal) | 4 |
| Aantal beveiligde polen | 3 |
| Nom. (meet)stroom | 16 A |
| Nom. foutstroom | 0.03 A |
| Uitschakelkarakteristiek | C |
| Meeschakelende nul | Ja |
| Type lekstroom | Overig |
| Nom. afschakelvermogen EN 60898 | 4.5 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Nom. (meet)spanning | 400 V |
| Energiebegrenzingsklasse | 3 |
| Frequentie | 50/60 Hz |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 4 |
| Inbouwdiepte | 69 mm |
| Beschermingsgraad (IP) | IP2X |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Stootstroomvastheid | 3 kA |
| Spanningstype | AC |
| High-immunity uitvoering | Ja |
| Nom. isolatiespanning Ui | 500 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen volgens EN 61009 | 4.5 kA |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 4.5 kA |
| Afschakelkarakteristiek | Overig |
| Met vergrendelingsvoorziening | Ja |
| Omgevingstemperatuur tijdens bedrijf | -25 - 55 °C |
| Aansluitbare geleiderdoorsnede eendraads | 25 - 25 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 25 - 25 mm² |
| Inbouwmontage (stucwerk) | Nee |
| Verliesvermogen | 10 W |
| Montagewijze | DIN-rail |
Logistiek
| Levertermijn | Verwacht over 41 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,48 kg |
| Afmeting verpakking | 0,073 x 0,076 x 0,096 M |
Prijs
| Bruto prijs (€) | 434,00 per 1 st |
