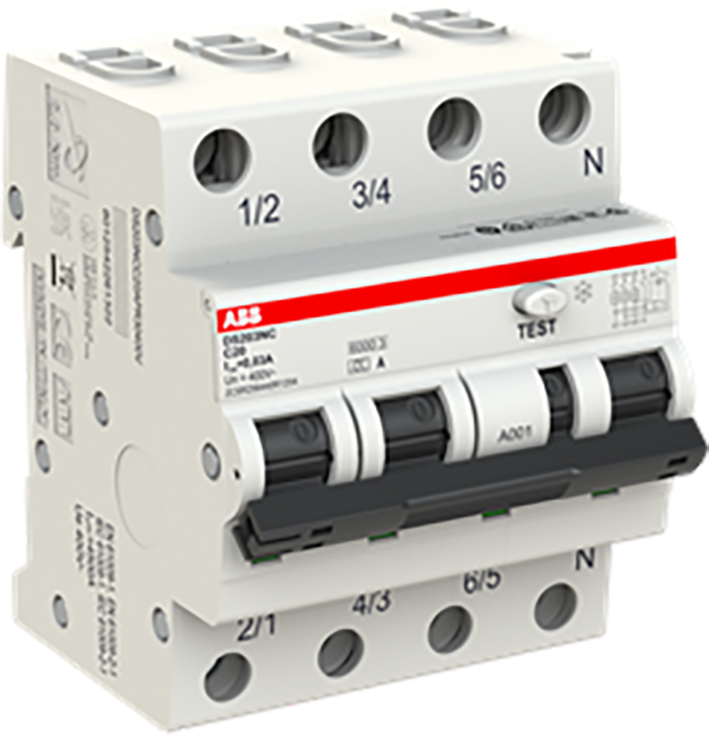

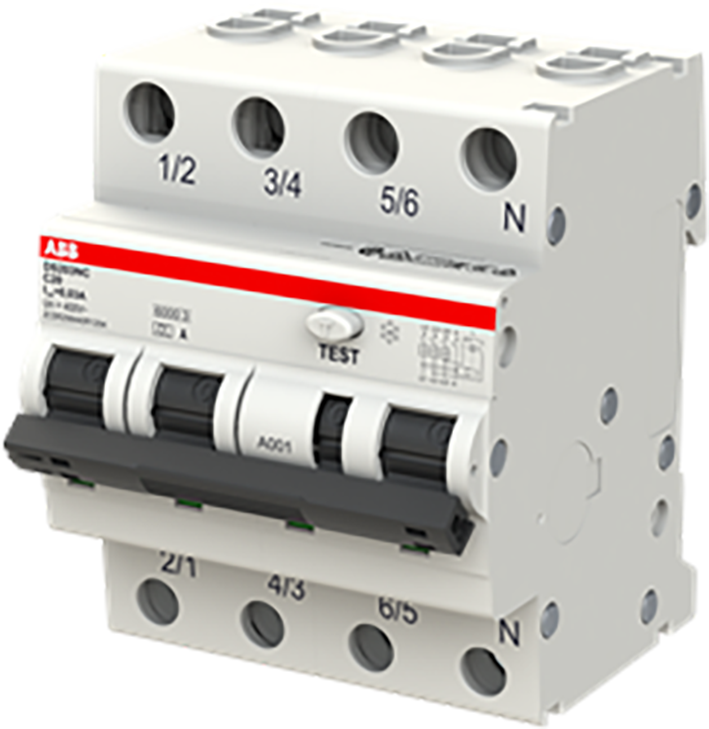

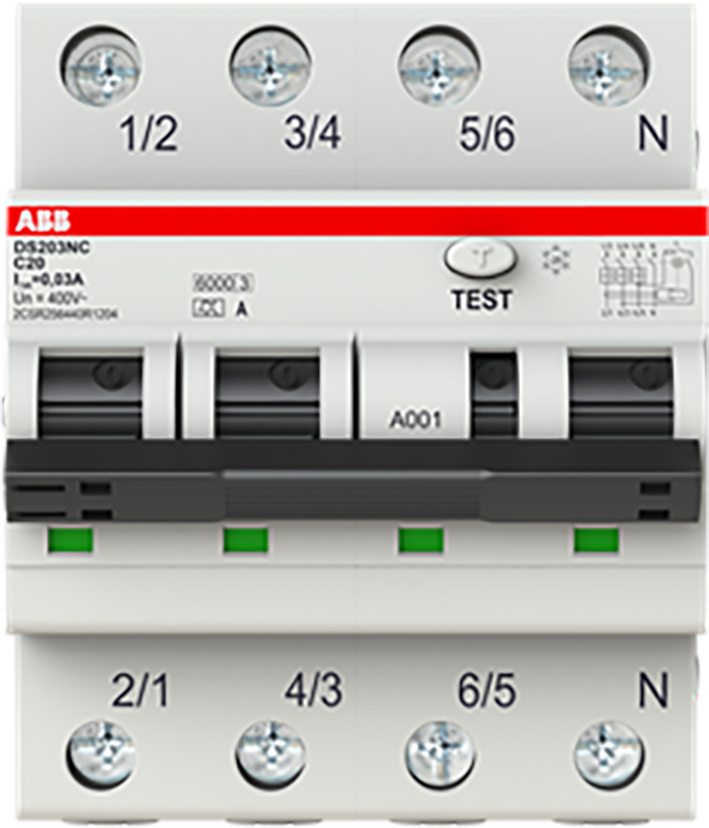

ABB - Aardlekautomaat - DS 203NC C20 0,03 AP-R
Artikel bevat 1 st
Productomschrijving
DS 203NC C20 0,03 AP-R
De DS203NC C20 APR30 is een 3P+N aardlekautomaat voor driefasige eindgroepen in verdeelinrichtingen. Hij combineert beveiliging tegen kortsluiting en overbelasting met aardfoutbeveiliging, en biedt zowel bescherming tegen indirecte aanraking als extra veiligheid bij directe aanraking. Het viermoduuls ontwerp past naadloos in System pro M compact en houdt de rail overzichtelijk.De vertraagde type A-werking met 30 mA gevoeligheid verkleint de kans op ongewenste uitschakeling en detecteert ook pulserende gelijkstroomfouten. De C-karakteristiek bij 20 A is geschikt voor inductieve belastingen en startstromen, terwijl het schakelvermogen van 6 kA robuuste bedrijfszekerheid geeft in gangbare verdeelpanelen. Dit resulteert in continuïteit, selectiviteit en een compacte, alles-in-één oplossing die de bedrading vereenvoudigt en de uitvaltijd minimaliseert.
Specificaties
Algemeen
| Ons artikelnummer | 2287351 |
| Artikelnummer fabrikant | 2CSR256440R1204 |
| EAN-code | 8012542261322 |
| Artikelklasse (ETIM) | Aardlekautomaat |
| Merk | ABB |
| Serie | System pro M compact |
| Type nummer | DS 203NC C20 0,03 AP-R |
| Omschrijving | Aardlekautomaat 3P+N, C Kar, 20A, 30mA, 6kA A type, vertraagd |
| Land van Oorsprong | DE |
Technisch
| Aantal polen (totaal) | 4 |
| Aantal beveiligde polen | 3 |
| Nom. (meet)stroom | 20 A |
| Nom. foutstroom | 0.03 A |
| Uitschakelkarakteristiek | C |
| Meeschakelende nul | Ja |
| Type lekstroom | Overig |
| Nom. afschakelvermogen EN 60898 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Nom. (meet)spanning | 400 V |
| Energiebegrenzingsklasse | 3 |
| Frequentie | 50/60 Hz |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 4 |
| Inbouwdiepte | 69 mm |
| Beschermingsgraad (IP) | IP2X |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Stootstroomvastheid | 3 kA |
| Spanningstype | AC |
| High-immunity uitvoering | Ja |
| Nom. isolatiespanning Ui | 500 V |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Afschakelkarakteristiek | Overig |
| Met vergrendelingsvoorziening | Ja |
| Omgevingstemperatuur tijdens bedrijf | -25 - 55 °C |
| Aansluitbare geleiderdoorsnede eendraads | 25 - 25 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 25 - 25 mm² |
| Inbouwmontage (stucwerk) | Nee |
| Verliesvermogen | 11.8 W |
| Montagewijze | DIN-rail |
Logistiek
| Levertermijn | Verwacht over 41 werkdagen |
| Aantal eenheden in artikel | 1 st |
| Minimale bestelafname | 1 st |
| Standaard voorraadartikel | Nee |
| Bruto gewicht | 0,48 kg |
| Afmeting verpakking | 0,073 x 0,076 x 0,096 M |
Prijs
| Bruto prijs (€) | 534,00 per 1 st |
